选择温度补偿用晶体管
发布时间:2012/5/23 20:11:58 访问次数:660
下面确定温度补偿用LM3S615-IQN50-C2的晶体管Tri。只要这个晶体管集电极电流Ic的最大额定值在6.5mA以上(Tr4或Trs的IDSS的最大值),集电极一发射极电压的最大额定值在几伏以上(一MOSFET的栅极一栅极间的偏置电压值,关于这个值将在后面将作说明),什么样的器件都可以。

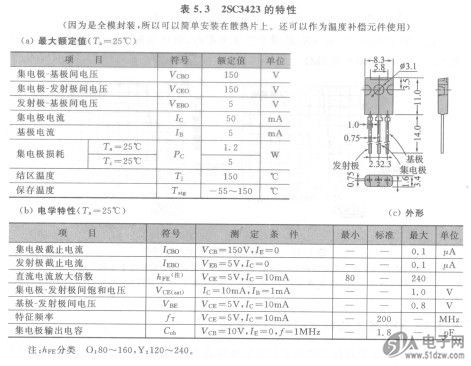

考虑到与Tr2、Tr s的热耦合,选用T0126全模封装——金属部分不暴露出的绝缘型封装的低频中功率放大用晶体管2SC3423(东芝)。表5.3列出了2SC3423的特性。
这个电路中流过基极侧(Rs、VR1、R6)的电流i。由Rs决定(因为Rs的电压降是Tri的VBE)。为了可以忽略基极电流,取如大于集电极电流的1/10。这里取IB=0.5mA(集电极电流为从电流源的设定电流1.2~6.5mA扣除这个0.5mA的值)。所以Rs =1.2kfl(约0.6V/O.5mA)。
下面确定温度补偿用LM3S615-IQN50-C2的晶体管Tri。只要这个晶体管集电极电流Ic的最大额定值在6.5mA以上(Tr4或Trs的IDSS的最大值),集电极一发射极电压的最大额定值在几伏以上(一MOSFET的栅极一栅极间的偏置电压值,关于这个值将在后面将作说明),什么样的器件都可以。
考虑到与Tr2、Tr s的热耦合,选用T0126全模封装——金属部分不暴露出的绝缘型封装的低频中功率放大用晶体管2SC3423(东芝)。表5.3列出了2SC3423的特性。
这个电路中流过基极侧(Rs、VR1、R6)的电流i。由Rs决定(因为Rs的电压降是Tri的VBE)。为了可以忽略基极电流,取如大于集电极电流的1/10。这里取IB=0.5mA(集电极电流为从电流源的设定电流1.2~6.5mA扣除这个0.5mA的值)。所以Rs =1.2kfl(约0.6V/O.5mA)。
