最小输出电压由设计规格可LVC574A知必须为3V，所以对于D5，使用齐纳电压为2V的齐纳二极管H22BLL(日立)。

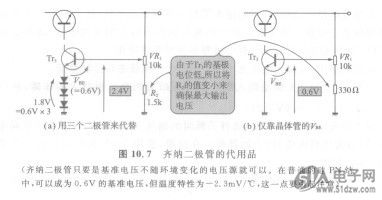

    还有，如图10.7(a)所示，也可以用三个串联连接的硅二极管代替齐纳二极管。进而，如图10.7(b)所示，去掉齐纳二极管，仅用Tr3的VBE作基准电压也能工作。但是，这两种电路的输出电压的温度稳定性和负载电流引起的电压下降率等性能都会变差。
    VR1是改变反馈到误差放大器的电压，进而调整输出电压的可变电阻。但是，该电阻值取得过大，则不能提供Tr3的基极电流；如果过小，则无用电流变大。这里，取VRi=lOkQ,。
    如图10. 6(b)所示，R2的作用是当VR．的滑动头位置在最下端时，使得输出电压不要过大。为了使最大输出电压为15V以上，R2必须小于2.lkfl(15V=(lOkQ,-I-R2 )/Rz×2.6V)。因此取R2 =2kQ。
