多数集成电路的输出级中，都要UCT4392加过流保护电路。例如在集成稳压器中，为了使调整管在大电流的情况下不至于损坏，提高其可靠性，需要引入过流保护电路，以使当调整管电流超过额定值时，设法限制或减小调整管的基极驱动电流，从而限制或降低了调整管的输出电流。这可由两种办法来实现，一种是限流型保护电路（见图2.2），另外一种是减流型保护电路（见图2.3）。

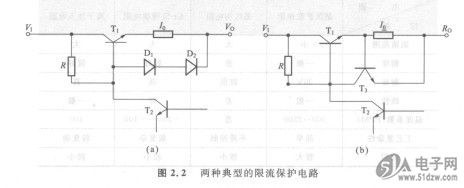

    图2.2设计了两种典型的限流保护电路。如果稳压器正常工作，R。两端的压降小于二极管的阈值电压，Di、D2截止，这时保护电路对稳压器的工作不产生任何影响。当输出电流上升到一定程度时，Rs两端的压降将等于二极管的阈值电压，Di、D2开始导通。所以Ti管的一部分电流被Di、D2支路分掉，从而使T，的电流减小。


    如图2.3所示，减流型保护电路是在稳压器的输出电流过载时，它使调整管的负载电流随着输出电压的下降而下降。在图2.3(a)中，T3、R1、R2、R3电路正常工作时，A、B间的电压V AB小于T。管的EB结阈值电压，T3截止。当输出电流大于稳压器的最大输出电流时，T。导通，保护电路开始工作，T3的电流就被限制。同时，输出电压y。将随着稳压器负载电阻的减少而降低，这时C、B、A三点的电位同时下降，但由于B点与A点的电压下降幅度不一样，使T。的电流有所增加，其集电极电压下降，故使Ti的输出电流也随之下降，也就是说T。导通后输出电流将随着输出电压的下降而减少。在图2.3(b)中，当I0，增大到一定程度时．T3导通，也限制了T1管的输出电流。
