于簧管除了作为干簧继电器的主要元件外， CM2830AGSIM89TR干簧管本身和永久磁铁配合也可以单独地应用在许多方面。例如，利用永久磁铁靠近于簧管时可使干簧管动作的原理，可以制成各种控制开关及产生控制信号；可以做成磁控开关；在需要电气保护控制的回路中串入舌簧管外的线圈，当回路发生故障时，线圈中流过电流，可使干簧管接点闭合，使控制继电器动作，继电器的常闭触点断开，达到保护的目的等。
    下面介绍几个干簧管与永久磁铁配合的应用电路。


    1．门窗防撬报警电路
    图7-26是一个简易的门窗防撬报警电路。图中使用了3个干簧管，其中两个用于窗1和窗2的防撬，另一个用于门的防撬。干簧管安置在门框和窗框中，永久磁铁安装在门及窗上，它们之间的距离在5mm左右。当门窗关闭时，3个干簧管的接点在永久磁铁的作用下吸合，半导体管VT的基极与发射极被干簧管的接点短接，VT截止，蜂鸣器不发声。当门窗被撬开时，干簧管由吸合变为释放状态，VT由R提供基极电流而导通，蜂鸣器发出报警声响。
    由于三个干簧管是串接的，所以任一门窗被撬开时都能发出报警声响。也可以用电磁继电器代替蜂鸣器，由继电器的触点来控制多样的报警方式。
    2．干簧管式自动水位控制装置
    自动水位控制装置的水位传感器由干簧管、浮球、滑轮及永久磁铁等组成，如图7-27所示。当浮球由于液而的升降而上下移动时，通过滑轮与绳索将带动永久磁铁上下移动；当永久磁铁移动到干簧管的设定位置时，干簧管内的常开接点在永久磁铁磁场的作用下接通；当永久磁铁移开时，接点则被释放。根据干簧管接点的接通与断开情况即可得知水位信号。

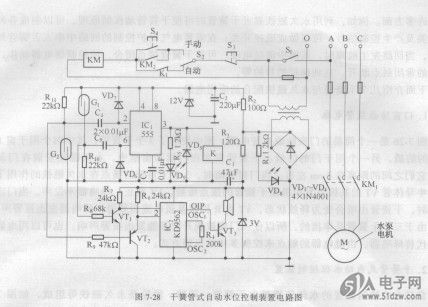

    图7-28是自动水位控制装置的电路原理图。平时，水箱内的水位在图示的A、B之间时，干簧管G1,G2不受永久磁铁磁场的作用，Gl和G2内部的常开接点均处于断开状态，使1C．复位，ICI的③脚输出低电平，继电器K不工作，其触点Ki断开，水泵电机不工作。与此同时，由于G1、G2的断开，使VTi和VT2均处于截止状态，IC2八音响集成电路的选声端均处于高电平而不工作，扬声器不发出报警声响。

    当液位下降低于B点时，永久磁铁同干簧管G2接近，在永久磁铁磁场的作用下，G2内
部的常开接点接通。在G2接点接通的瞬间ICI的②脚得到负脉冲信号而被触发翻转，其③
脚输出高电平，使继电器K工作，Ki触点接通，交流接触器KM得电工作，其常开触点KMi
闭合，使水泵电机旋转工作并向水箱注水。同时VT2导通，使IC2的一个选声端为低电平而
工作，IC2产生的警笛信号由VT3放大，驱动扬声器发出声响。随着水位的提高，G2渐渐失
去磁性控制，警笛声自动消除，水泵仍继续工作。
    当水位到达A点时，永久磁铁同干簧管G，接近，在永久磁铁磁场的作用下，Gi内部的
常开接点闭合。在G．接点闭合的瞬间，IC1的⑥脚得到正脉冲信号的触发而翻转，其③脚的
电平转为低电平，继电器K停止工作，其触点Ki断开，交流接触器KM因失电而断开其触
点KM,，水泵电机停止工作。与此同时，VT2导通，使IC：的另一选声端为低电平而工作，
从而使扬声器发出另一种声响，告知注水已到上限停止注水。随着用水水位的下降，干簧管
G，内部接点断开，音响则自动停止。
    需要手动操作时，只要把转换开关S2置于“手动”位置．按下启动按钮S4就可使水泵
工作。按下止动按钮S3，水泵便停止工作。发光二极管VD8为电源指示灯，VDg为电机工作
指示灯。
