单层线圈的计算

发布时间:2012/3/21 20:09:24 访问次数:936

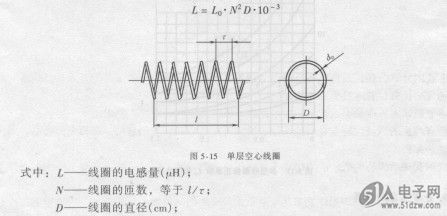

    单层线圈的结构如图5-15历示。单层线圈的电感量可由下式计算： 800YKD22

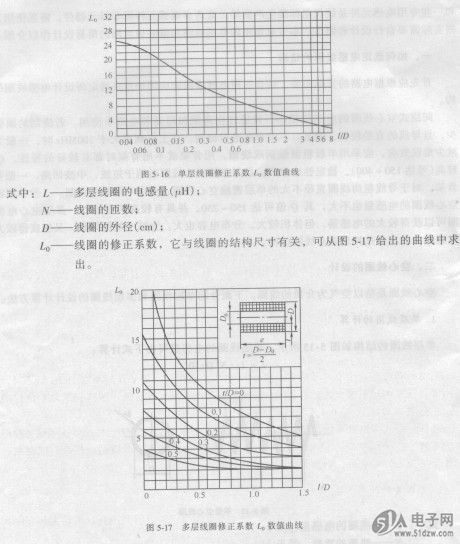

    它是与线圈的长度Z和直径D有关的一个量，可从图5-16给出的曲线中求出。
    多层线圈的计算
    多层线圈电感量的计算与线圈的绕法无关，因此蜂房式线圈也可按下式计算：






    单层线圈的结构如图5-15历示。单层线圈的电感量可由下式计算： 800YKD22


    它是与线圈的长度Z和直径D有关的一个量，可从图5-16给出的曲线中求出。
    多层线圈的计算
    多层线圈电感量的计算与线圈的绕法无关，因此蜂房式线圈也可按下式计算：
