电位器轴端结构的形式

发布时间:2012/3/11 15:35:07 访问次数:1408

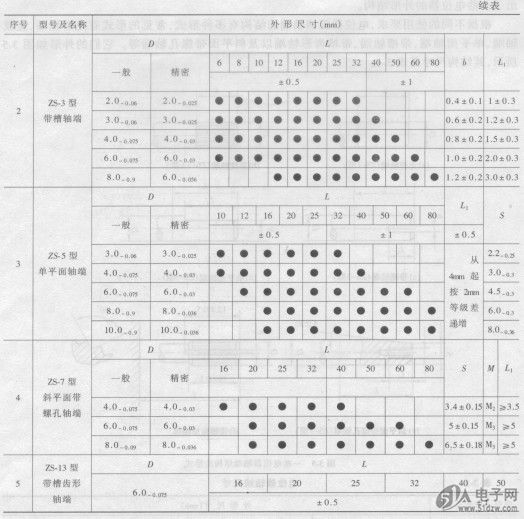

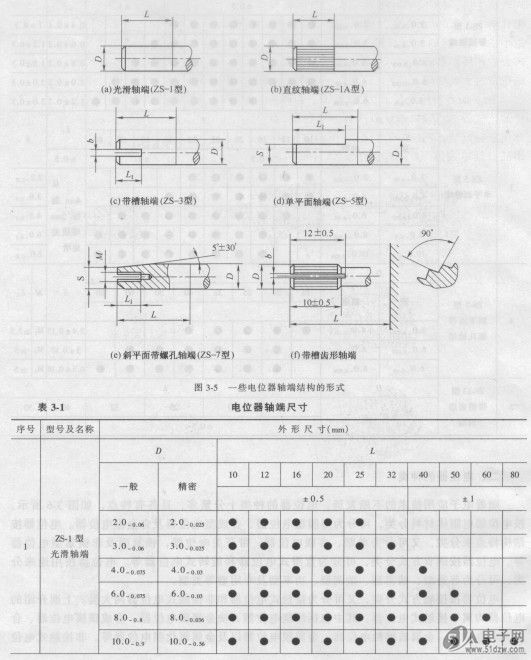

    根据不同的使用要求，电位器旋柄轴端的结构有多种形式，常见的形式有光滑轴端、直纹轴端、单平面轴端、带槽轴端、带槽齿形轴端以及斜平面带螺孔轴端等。它们的外形如图3-5所示，其结构尺寸见表3-1。 BW-S15W2+





    根据不同的使用要求，电位器旋柄轴端的结构有多种形式，常见的形式有光滑轴端、直纹轴端、单平面轴端、带槽轴端、带槽齿形轴端以及斜平面带螺孔轴端等。它们的外形如图3-5所示，其结构尺寸见表3-1。 BW-S15W2+
