当CR=LD=EP=ET=1时，电路工作在计数状态。从电路的0000状态开始，连接输入16个计数脉冲时，电路的计数输出状态如表9 -11所列。RHF350K-01V

    用状态转换表对应的输出状态，画出对应的时序图如图9 - 23所示。由时序图上可以看出，若计数输入脉冲的频率为fo，则Q0，Qi，Q2和Q3端输出脉冲的频率将依次为厂F/2，F0/4，F0/8和F0／16。针对计数器的这种分频功能，也把它叫做分频器。


    每输入16个计数脉冲，计数器工作一个循环，并在输出端C产生一个进位输出信号，所以又把这个电路称为十六进制计数器。
    在同步十六进制计数器74161的基础上，修改其控制电路，使电路在0000的基础上，输入第十个计数脉冲时，电路返回0000状态，这就是同步十进制加法计数器74160。
    74160的引脚排列和功能表与74161的相同。
    (2)可逆计数器
    有些应用场合要求计数器既能进行递增计数，又能进行递减计数，这就需要做成加／减计数器。

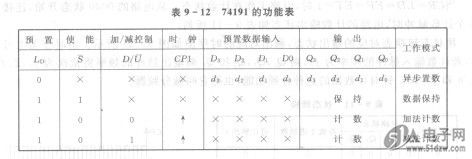

    74LS191是单时钟同步十六进制加／减计数器。74L。S191引脚功能如图9- 24所示。
    图中，CPo是串行时钟输出端。当C／B=l的情况下，在下一个CPi上升沿到达前，CPo端有一个负脉冲输出。当加／减控制信号D/U =O时做加法计数；当D/U=1时做减法计数。电路只有一个时钟信号输入端，电路的加／减运算由D/U的电平决定，所以称这种电路结构为单时钟结构。

    图9 -25是74191的时序图，由时序图上可以更清楚地表示引脚间的电平变化情况。时序图给出U/D=O和1时，74191加计数和减计数时的工作波形。
    与74191类似，生产了十进制的可逆计数器74190，引脚功能和功能表都与74191相同，区别仅仅是74190为十进制计数器。另外，74193为双时钟脉冲的加／减计数器。在应用中请参阅相关手册。
