双低端电流监测电路B80-75HCP

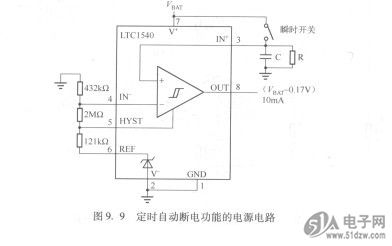

具有定时自动断电功能的30mA电源电路。如图9.9所示。比较器输出的是开关电源输出。对于一个lOmA的负载，可以提供VBT-0.17V的电压。整个电路在VBA，=5V时，静态电流仅为0. 81LA。三个电阻构成的分压器为比较器提供50mV的滞后，并设置IN -的电压为200mV。IN+的触发阈值约150mV。RC的时间常数决定了电源导通输出时间，导通时间f =4. 6RC (s)。实际电源导通时间还与在IN+引脚输入电流和电容的漏电流有关。
图9.9中，LTC1540是一个微功耗比较器，工作电源电压为2～11V，最大静态电流为30VA。
双低端电流监测电路B80-75HCP
具有定时自动断电功能的30mA电源电路。如图9.9所示。比较器输出的是开关电源输出。对于一个lOmA的负载，可以提供VBT-0.17V的电压。整个电路在VBA，=5V时，静态电流仅为0. 81LA。三个电阻构成的分压器为比较器提供50mV的滞后，并设置IN -的电压为200mV。IN+的触发阈值约150mV。RC的时间常数决定了电源导通输出时间，导通时间f =4. 6RC (s)。实际电源导通时间还与在IN+引脚输入电流和电容的漏电流有关。
图9.9中，LTC1540是一个微功耗比较器，工作电源电压为2～11V，最大静态电流为30VA。
