双通道比较器

发布时间:2012/3/5 21:41:14 访问次数:678

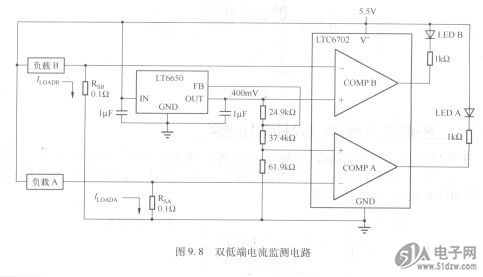

    采用LTC6702微功率、低电压双通道比较器构成的双低端电流监测电路如图9.8所示。图中，LT6650是一个静态电流为5.6斗A的微功耗、400mV的电压基准。LTC6702是一个微功耗的双通道比较器，工作电源电压为1.7～5. SV，最大静态电流为30hLA，传播延迟最大值为500ns，采用8引脚SOT-23和2mm x2mm DFN封装。如果电流ISOADA>2.5A，LEDA导通；如果电流/LOADB>SA，LED B导通。 B74LS157D-T



    采用LTC6702微功率、低电压双通道比较器构成的双低端电流监测电路如图9.8所示。图中，LT6650是一个静态电流为5.6斗A的微功耗、400mV的电压基准。LTC6702是一个微功耗的双通道比较器，工作电源电压为1.7～5. SV，最大静态电流为30hLA，传播延迟最大值为500ns，采用8引脚SOT-23和2mm x2mm DFN封装。如果电流ISOADA>2.5A，LEDA导通；如果电流/LOADB>SA，LED B导通。 B74LS157D-T
