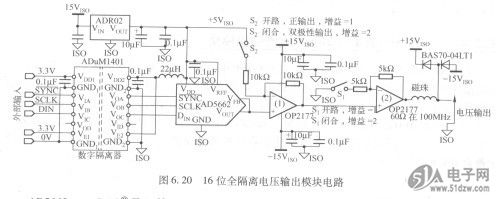

采用AD5662 DAC、ADuM1401数字隔离器和外部放大器的16位全隔离电压输出模块电路如图6. 20所示。该设计适合需要提供双极性输出电压范围的过程控制可编程逻辑控制器( PLC)和分布式控制系统(DCS)。10D331K

    AD5662乃n凡oDAC@是一款SV、16位DAC，采用SOT-23封装。ADuM1401四通道数字隔离器则提供微控制器与DAC之间所需的全部信号隔离。本电路还含有标准外部保护功能，且经过测试和验证，完全符合IEC 61000标准。
    对于工业控制模块，模拟输出电压范围通常为±5V、±10V、0～SV或0～10V。AD5662提供0～SV输出，经过两个增益和失调级之后，可在上述各种范围内提供16位分辨率。跳线（图中显示为开关）用于切换不同的输出范围。本设计选择OP2177主要是因为它具有低噪声和失调性能，以及双极性电压能力。
    本电路选择ADR02为基准电压源。它具有出色的温度漂移特性，最大值为9×10 - 6／cC。它的输入范围最高达36V。
    ADuM1401是一款采用ADI公司iCoupler⑤技术的四通道数字隔离器。它可用来在AD5662与系统微控制器之间实现隔离，隔离额定值为2.SkV（均方根值）。可以用三条线
