可编程4~20mA过程控制器电路
发布时间:2012/2/29 19:51:57 访问次数:1070

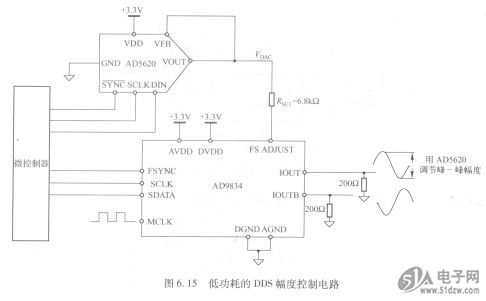

图6. 15所示电路提供了一种简单的方法控制75MHz低功耗(20mW)波形发生器(DDS) AD9834的输出波形幅度。10D271K
AD9834内置相位调制和频率调制功能。不过,为了调制输出信号的幅度,需要一个低功耗DAC或数字电位计来设置满量程电流。可以利用一个电压输出DAC,通过一个串联电阻驱动AD9834的FS ADJUST引脚,从而决定满量程DAC电流的幅度。
本电路中所用的12位DAC AD5620内置一个5×10 -6/OC片内基准电压源,配有SPI接口,采用8引脚SOT-23或MSOP封装。它具有低功耗(3.3V电源时为2.2mW)和小尺寸(8引脚SOT-23)的特点,非常适合从AD9834产生幅度调制输出。
电路采用3~SV单电源供电。DAC和DDS均采用SPI接口工作。许多DDS器件的片内DAC都能为AD9834 DDS提供互补电流输出IOUT和IOUTB。
DAC的基准电流足内部基准电压VREF和外部电阻RSET的函数,该电阻一般从DAC FSADJUST引脚接地。基准电流等于VREF/RSET,其中VREF是AD9834的内部基准电压,典型值为1. 20V;RSET电阻的典型值为6.8kfl。
图6. 15所示电路提供了一种简单的方法控制75MHz低功耗(20mW)波形发生器(DDS) AD9834的输出波形幅度。10D271K
AD9834内置相位调制和频率调制功能。不过,为了调制输出信号的幅度,需要一个低功耗DAC或数字电位计来设置满量程电流。可以利用一个电压输出DAC,通过一个串联电阻驱动AD9834的FS ADJUST引脚,从而决定满量程DAC电流的幅度。
本电路中所用的12位DAC AD5620内置一个5×10 -6/OC片内基准电压源,配有SPI接口,采用8引脚SOT-23或MSOP封装。它具有低功耗(3.3V电源时为2.2mW)和小尺寸(8引脚SOT-23)的特点,非常适合从AD9834产生幅度调制输出。
电路采用3~SV单电源供电。DAC和DDS均采用SPI接口工作。许多DDS器件的片内DAC都能为AD9834 DDS提供互补电流输出IOUT和IOUTB。
DAC的基准电流足内部基准电压VREF和外部电阻RSET的函数,该电阻一般从DAC FSADJUST引脚接地。基准电流等于VREF/RSET,其中VREF是AD9834的内部基准电压,典型值为1. 20V;RSET电阻的典型值为6.8kfl。
