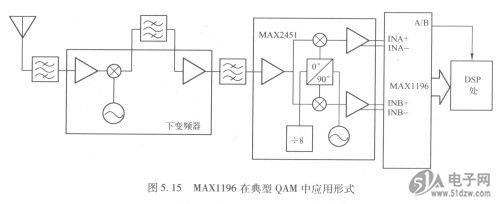

MAX1196在典型QAM中应用形式如图5.15所示。 MF-MSMF075

    MAX1196是一款3V、双通道8位模数转换器(ADC)，具备2路全差分宽带采样／保持( T/H)输入，适合成像、仪器和数字通信（基带I/Q采样、WLAN、WWAN、WLL、MMDS调制解调器）等低功耗、高动态性能的应用。
    MAX1196工作于2.7～3.6V单电源，消耗功率仅87mW，而且在20MHz输入频率和40M。p。采样速率下，达到了48. 4dB的信号与噪声和失真比(SINAD)。T/H驱动输入级包含400MH。（-3dB）输入放大器。这些转换器也可以工作于单端输入。除了低运行功率外，MAX1196还具有3mA的休眠模式及0.1斗A的关断模式，以节省空闲期间的功率消耗。
    MAX1196芯片内部带有2.048V精密带隙基准，可以设置ADC的满量程范围。灵活的基准结构允许使用内部基准或者外部输入基准，以满足那些要求提高精度或输入电压范围不同的应用。
    MAX1196具有CMOS兼容的三态复用并行输出。通过单个控制引脚，数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7～3. 6V接口输出电源，以提供灵活的接口方式。
    MAX1196采用7mm×7mm、48引脚TQFP封装，工作温度范围为-40～+85C。
