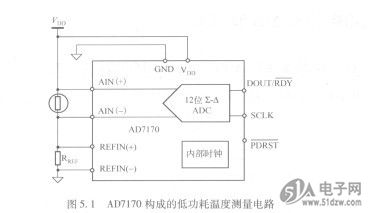

采用AD7170构成的低功耗温度测量电路如图5.1所示。图中RREF等于热敏电阻的最大阻值。
    AD7170构成的低功耗温度测量电路JK60-020

    AD7170是一款极低功耗、12位模数转换器(ADC)，内置一个精密12位E,-A型ADC和一个片内振荡器，具有一路差分输入，增益为1，输出数据速率为125 Hz，建立时间为24ms，均方根(RMS)噪声为6.9斗V。它采用2.7～5.25V电源供电，该器件功耗仅为1 10I.LA，因此特别适合要求极低功耗的便携式或电池供电产品。
    AD7170具有省电模式，该模式下的器件功耗仅为51LA，从而可延长产品的电池使用时间。
    为便于使用，AD7170的所有特性均由专用引脚控制。每次发生数据读取操作时，8个犬态位便会附加到12位转换结果上。这些状态位含有一个码序列，可用来确认串行传输的亍效性。
    AD7170采用3mm x3mm 10引脚LFCSP封装。
