RC振荡器

发布时间:2012/2/11 22:08:41 访问次数:4552

    当需要低频信号时,如果仍采用LC振荡器,L和C的取值就相当大,这会带来很多不便。因此,在需要几十kHz以下低频信号时,常用RC振荡器。RC振荡器的工作原理和LC振荡器一样,区别仅在于用RC选频网络代替了LC选频网络。常用的RC振荡电路有RC串并联振荡电路(又称文氏桥式)、移相式和双T式三种振荡电路形式。本节重点讨论文氏桥式振荡电路。L491325DIE2V

    1.RC文氏桥式振荡电路
    电路组成
    图4 - 21是RC文氏桥振荡电路的原理图。其中集成运放是放大电路,RF和R3构成负反馈支路,Ri,C.和R2,C2组成RC串并联网络,它构成正反馈支路。上述两个反馈支路正好形成四臂电桥,故称之为文氏桥(Wien bridge)式振荡电路。


    由于RF和R3组成的负反馈支路没有选频作用,故只有依靠Ri,Cl和R2,C2组成的串并联网络来实
现正反馈和选频作用,才能使电路产生振荡。下面来分析RC串并联网络昀频率特性。
    2.RC串并联网络的频率特性

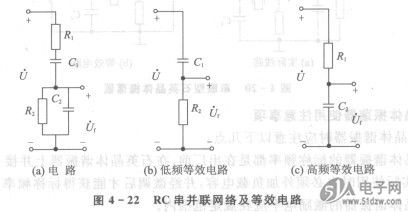

      图4 - 22(a)是由R1,C1和R2,C2组成的串并联网络的电路图。其中U为输入电压,UF为输出电压。先来定性分析该网络的频率特性。




    当需要低频信号时,如果仍采用LC振荡器,L和C的取值就相当大,这会带来很多不便。因此,在需要几十kHz以下低频信号时,常用RC振荡器。RC振荡器的工作原理和LC振荡器一样,区别仅在于用RC选频网络代替了LC选频网络。常用的RC振荡电路有RC串并联振荡电路(又称文氏桥式)、移相式和双T式三种振荡电路形式。本节重点讨论文氏桥式振荡电路。L491325DIE2V

    1.RC文氏桥式振荡电路
    电路组成
    图4 - 21是RC文氏桥振荡电路的原理图。其中集成运放是放大电路,RF和R3构成负反馈支路,Ri,C.和R2,C2组成RC串并联网络,它构成正反馈支路。上述两个反馈支路正好形成四臂电桥,故称之为文氏桥(Wien bridge)式振荡电路。


    由于RF和R3组成的负反馈支路没有选频作用,故只有依靠Ri,Cl和R2,C2组成的串并联网络来实
现正反馈和选频作用,才能使电路产生振荡。下面来分析RC串并联网络昀频率特性。
    2.RC串并联网络的频率特性

      图4 - 22(a)是由R1,C1和R2,C2组成的串并联网络的电路图。其中U为输入电压,UF为输出电压。先来定性分析该网络的频率特性。
