Blackfin处理器的外部功耗

发布时间:2012/2/21 19:22:54 访问次数:786

    Blackfin处理器的外部功耗(供给电源消耗)取决于给定系统中使能的外设情况,每组外设引脚都会产生一部分的外部功耗,例如:C39/U(C3900-29)

    ·O-输出引脚的数量,在每个周期都会变化;
    ·f-输出引脚最大转换频率;
    ·VDDEXT-输出引脚的电压摆幅;
    ·CL——输出引脚的负载电容;
    ·U-使用系数(外设打开和运行所占的时间百分比)。
    除了连接到处理器输出引脚的每个设备的输入容抗外,总的容抗(CL还包含处理器引脚自身(COUT)的容抗。

    当负载电容不断地充电和放电时,要求引脚每个周期都要翻转,出现最坏情况时的外部引脚功耗。由于引脚状态每个周期只能改变一次,其最大转换频率为F/2,就供给电源而言,最坏情猊是VDDEXT的值为3.6V。一个PPI应用实例的数据见表2.17,如果该应用中有几个外设同时运行,实际的结果可能会有变化。

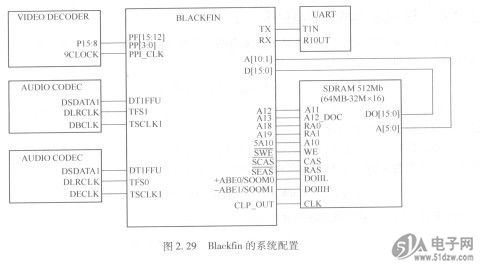

    利用图2. 29所示的Blackfin系统配置,可以估算出外部电流,从而估算出外部功耗。



    Blackfin处理器的外部功耗(供给电源消耗)取决于给定系统中使能的外设情况,每组外设引脚都会产生一部分的外部功耗,例如:C39/U(C3900-29)

    ·O-输出引脚的数量,在每个周期都会变化;
    ·f-输出引脚最大转换频率;
    ·VDDEXT-输出引脚的电压摆幅;
    ·CL——输出引脚的负载电容;
    ·U-使用系数(外设打开和运行所占的时间百分比)。
    除了连接到处理器输出引脚的每个设备的输入容抗外,总的容抗(CL还包含处理器引脚自身(COUT)的容抗。

    当负载电容不断地充电和放电时,要求引脚每个周期都要翻转,出现最坏情况时的外部引脚功耗。由于引脚状态每个周期只能改变一次,其最大转换频率为F/2,就供给电源而言,最坏情猊是VDDEXT的值为3.6V。一个PPI应用实例的数据见表2.17,如果该应用中有几个外设同时运行,实际的结果可能会有变化。

    利用图2. 29所示的Blackfin系统配置,可以估算出外部电流,从而估算出外部功耗。
