选择合适的总线宽度
发布时间:2012/2/17 22:11:56 访问次数:1102
如果考虑数据传输速度，微处理器的总线宽度越宽越好。而对于一个对功耗敏感的低功耗系统来说，如何选择微处理器的总线宽度就需要仔细考虑了。
SLC7649

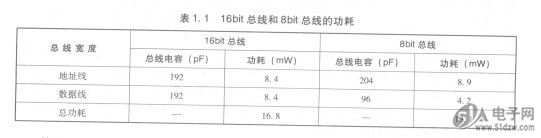

根对于总线上的每一条线，都会存在这样的功率消耗。显而易见，当总线宽度越宽（数量越多）时，功耗自然越大。总线的每一条线上的容性负载可能不一样，但一般都在4—12pF之间。如表1.1所示，一片lMb Flash通过8bit和16bit的总线与微处理器相连，在总线频率为4MHz、总线电压为3.3V时，采用16bit总线和采用8bit总线之间存在3. 7mW的功耗差异[4～6]。
然而，对于需要大量频繁地存取数据的场合，采用8bit总线也不见得会降低功耗，因为频繁地存取数据，增加了读写周期，也同样需要消耗功率。
与采用外置Flash相比，采用内置Flash的微处理器可以大大降低系统的功率消耗。在稃储容量需求较小的条件下，采用FRAM代替一般的Flash或E2 PROM，将会节省很多电能，因为FRAM的写入功耗是Flash和E2PROM。
如果考虑数据传输速度，微处理器的总线宽度越宽越好。而对于一个对功耗敏感的低功耗系统来说，如何选择微处理器的总线宽度就需要仔细考虑了。
SLC7649
根对于总线上的每一条线，都会存在这样的功率消耗。显而易见，当总线宽度越宽（数量越多）时，功耗自然越大。总线的每一条线上的容性负载可能不一样，但一般都在4—12pF之间。如表1.1所示，一片lMb Flash通过8bit和16bit的总线与微处理器相连，在总线频率为4MHz、总线电压为3.3V时，采用16bit总线和采用8bit总线之间存在3. 7mW的功耗差异[4～6]。
然而，对于需要大量频繁地存取数据的场合，采用8bit总线也不见得会降低功耗，因为频繁地存取数据，增加了读写周期，也同样需要消耗功率。
与采用外置Flash相比，采用内置Flash的微处理器可以大大降低系统的功率消耗。在稃储容量需求较小的条件下，采用FRAM代替一般的Flash或E2 PROM，将会节省很多电能，因为FRAM的写入功耗是Flash和E2PROM。
