1. 变压器藕合单管功率放大器LM108HR-QMLV

    电路如图5 -1所示。与前面所讨论过的阻容耦合放大器相比，区别只在于将原来的Rc换成了一只变压器，负载RL为8 Q的扬声器。


    变压器可以耦合交流信号，同时还具有阻抗变换作用。扬声器的阻抗一般都较小，利用变压器的阻抗变换作用，可以使负载得到较大的功率。设变压器初次级的匝数比咒一瓮，则耦合到变压器原边的交流负载。

    这种电路工作于甲类工作状态，静态电流比较大，因此集电极损耗较大，效率不高，大约只有35%．一般用在功率不太大的场合。
    2.变压器耦合乙类推挽功率放大器

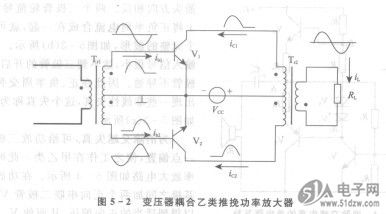

    电路如图5-2所示。设功放管V1和V2特性完全相同。输入变压器将输入信号变换成两个大小相等、相位相反的信号，使两管轮流导通，输出变压器完成电流波形的合成。在正弦信号激励下均为半个正弦波，it．为完整正弦波。
    这种电路结构对称，两只功放管轮流导通工作、互相补偿，故称为互补对称电路（或互补推挽电路）。
    变压器耦合乙类推挽功率放大器的缺点是：变压器体积大，笨重，损耗大，频率特性差，且不便于集成化。
