图1.3.7是一位电平指示器电路。BGi，BG2组成两级直流放大器，对L：(i：0～15)输入的电平信号进行放大，以推动LED显示。Ri是显示放大电路串接的输入电阻，用来提高输入BA00BC0W
阻抗，以减少对被显示电路的影响，R。是分压电阻。


显示及译码显示

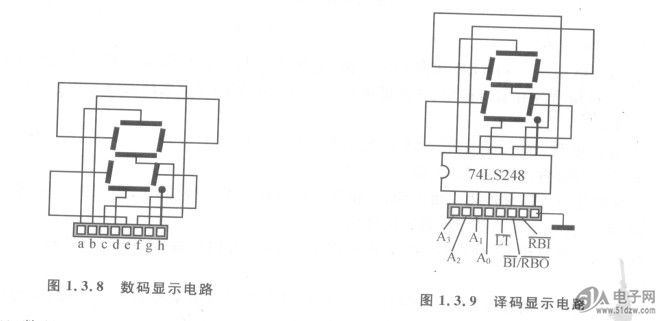

数码显示电路与译码显示电路如图1.3.8和图1.3.9所示。

    (1)数码显示电路
    由图1.3.8可见，数码管的8段分别通过前排的插孔直接引出。当高电平接入某插孔时，相应的段码就发光，要注意的是不能将+5 V电源作为高电平直接送入插孔，否则将因大电流
烧坏数码管。
    (2)译码显示电路
    在学习机上共有4路译码显示，下面以一路为例加以说明。
    输入插座的前7位与74LS248的输入端相连，后一位“h”直送数码管“h”段。
    74LS248是BCD码四线一七段译码驱动器。输出端Ya～Yg高电平有效，可驱动共阴数码管。可是共消隐输入端，当它为低电平时，无论其他输入端如何，Ya一匕都输出低电平。LT是灯测试输入端，在BI为高或开路时，Pr置低，Y。～y。均为高电平。夏丽为脉冲消隐输入端，低电平有效。A。～A。为译码地址输入端。I了，B为高时，Ao～A。端的输入将译成7段码输出。
共阴数码管将显示相应的数字。
