以电解电容器的定性测量为例进行说明。AAT3221IGV-2.85-T1

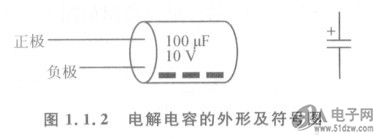

  1)电解电容的外形及符号图外形及符号图电解电容的外形及符号图如图1.1.2所示。
  2)电解电容的测量

　　　　

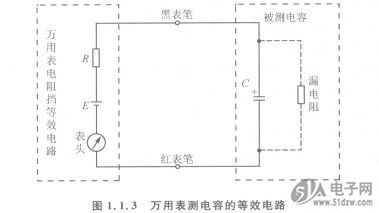

  电解电容的容值比较大，容易观测其充放电现象，因此可以从充放电现象来判别电解电容的好坏，即直接粗略地测量其性能，如容值和漏电流等。检测的方法是将万用表置电阻挡，一般情况下，当电解电容的容值C≥10 ~F时，置×100挡，当C<10 ruF时，置×lk挡。在两个表棒接到电解电容引脚的瞬间，观察表针向右摆动的情况。这个过程是等效电势E通过内阻R s对电容充电，充电电流使表针摆向右边，随着短暂充电过程的结束，充电电流减少，表针迅速回到左边。有这样的充电过程，说明这个电解电容是好的。如果表针迅速向右摆动后不再摆回，说明电容器击穿；如果指针根本不同右摆，说明电容器内部断路或电解质已干涸而失去容量。上述测量过程的等效电路如图1.1.3所示，图中E为万用表内部电池。MF - 30型万用表中，当处于R×1，R×10．R×100和R×lk四挡位置时，E-l.5 V;当处于R×lok位置时，E-
5 V。R为等效内阻，不同挡的R值不同，挡值越小，R越小（这里的1和10分别指1 Q和10 Q；这里的k均指kQ，以下类同，不再赘述）。
    在检测时还要注意，黑表笔接电解电容的正极，红表笔接电解电容的负极。

    上述测量也可以定性地测量电解电容器的容值大小。其方法是看表针开始向右摆动的幅度和向左退回的速度。一般来说，在万用表相同的挡位下测量，如向右摆动的幅度愈大，容值愈大；向左退回的速度愈慢，容值愈大。因为电解电容器的实际容值与其标称值差别较大，特别是放置时间较久或使用时间较长的电容器，因此利用万用表准确地测量其电容值，是难以做到的，只能比较出它们的相对大小。另外，这种测量方法只有在容值与万用表内阻大小匹配得较合适时，表头指针的摆幅以及指针的退回速度才能适合肉眼的观察。所以用这种方法，测量电容的容值范围是很有限的，并且还要在合适的电阻挡上进行。如果容值较小根本就看不出其偏转，所以不适合测量小容值的电容。
