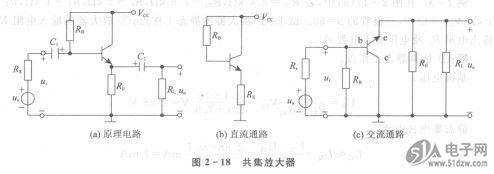

电路如图2 - 18 (a)所示。图2- 18(b)，(c)分别为其直流通路和交流通路。C1173-AL


    由图2 - 18(c)可知，输入信号是从三极管的基极与集电极之间输入，从发射极与集电极之间输出。集电极为输入与输出电路的公共端，故称共集放大器。由于信号从发射极输出，所以又称射极输出器。
    1．静态工作点的估算
    分析该电路的直流通路可知




    2．电压放大倍数的估算
    由交流通路可知，输出电压u。和输入电压u．及三极管发射结电压U。三者之间有如下关系：

                      uo - Ui - Ube
     所以射极输出器的电压放大倍数总是小于1而且接近于1。这表明射极输出器没有电压放大作用，但射极电流是基极电流的(i+p)倍，故它有电流放大作用，同时也有功率放大作用。
