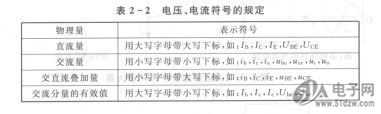

在没有信号输入时，放大器中三极管各电极电压、电流均为直流。当有信号输入时，电路中两个电源（直流电源和信号源）共同作用，电路中的电压和电流是两个电源单独作用时产生的电压、电流的叠加量（即直流分量写交流分量的叠加）。为了清楚地表示不同的物理量，现将电路中出现的有关电量的符号列举出来，如表2-2所列。 BCM4313KML1G

   电压方向用“+”、“一”表示，电流方向用箭头表示。
   静态工作点的设置
   (1)静态工作点
放大电路有两种工作状态：静态和动态。所谓静态是指放大器在没有交流信号输入（即UI=0）时的工作状态。静态分析就是为了确定放大电路的静态工作点IB，IC，UCE。静态值分别在输入输出特性曲线上对应着一点，记作Q。如图2-2所示为在输出特性曲线上对应的Q点。通常把Q点称为静态工作点，Q点对应的三个量分别用IBQ，IcQ和UCEQ表示。
   (2)静态工作点的作用
   为使放大器正常工作，放大器必须有一个合适的静态工作点，首先必须有一个合适的偏置电流（简称“偏流”）IBQ。

    若不接基极电阻RB，则三极管发射结无偏置电压，如图2 - 3(a)所示。这时，偏置电流J。Q=O，ICQ—O，静态工作点在坐标原点。当输入电压时，三极管的发射结等效为一个二极管，如图2 -3(b)所示。当为正半周时，三极管发射结正向偏置。由于三极管的输入特性曲线同二极管一样存在死区，所以只有当输入信号电压超过死区电压时，三极管才能导通，产生基极电流UI；当输入信号电压为负半周时，发射结反向偏置，三极管截止，iB=0。基极电流随输入信号电压变化的波形如图2- 3(c)所示。显然，基极电流iB产生了失真。
