1．典型直流电压电阻降压电路

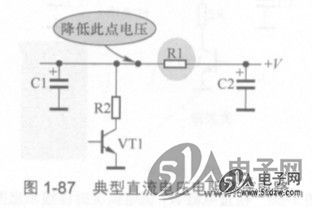

    图1-87所示是典型的直流电阻降压电路。CBBJR74 从电路中可以看出，直流工作电压+V通过Rl和R2后加到三极管VT1集电极，其中通过Rl后的直流电压作为VT1放大级的直流工作电压。由于直流电流流过Rl，Rl两端会有直流电压降，这样Rl左端的直流电压比+V低，起到了降低直流电压的作用。


    2．故障检测方法

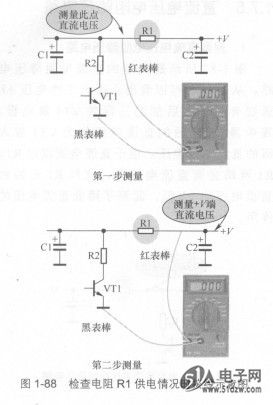

    对于直流电压电路，最方便和有效的检测方法悬测量电路中的直流电压，图1-88是检查电阻Rl供电情况时接线示意图。

     3．多节直流电压电阻降压电路

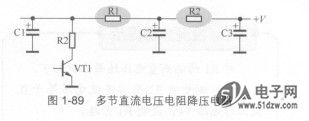

    图1-89所示是多节直流电压电阻降压电路。电路中，直流电压+V通过R2的降压后，再加到Rl电路中进行再次降压。
