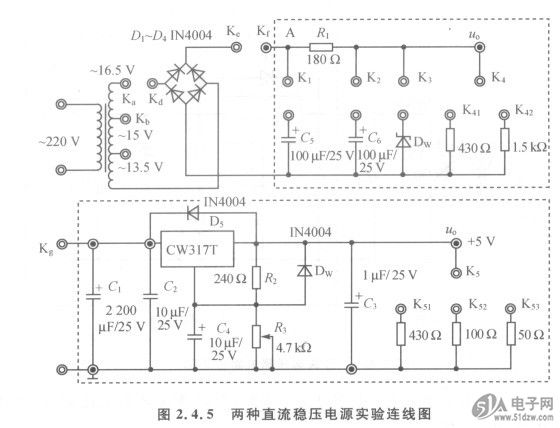

图2.4.5是本次实验的连线图。变压器的初级通过专用电源线接往220V电源插座，变压器的次级输出与实验电路输入相连。本次实验所用变压器有3个不同变比的抽头。用这3个抽头来模拟电网电压的波动，即把实验电路分别接在不同变比的变压器次级，可以得到不同的电压，由此模拟波动的电网电压出现在直流稳压电源的输入端。 A7840


    实验内容与步骤如下：
    1．连接电路
    连接K。与K。，电路得到交流15V。
    连接K。与Kf，电路连通稳压管的直流稳压电源。
    连接K4与K42，电路接负载电阻Ri，=1.5 kfl。
    在电踣连接完成后，认真检查，确定无误后方可将电源插头插入电源插座。
    2．测试稳压电源各级的电压数值和波形
    在整流变压器的次级输出（或是桥式整流电路的输入）电压U．为15V，负载电阻Ri。=1.5 kQ的情况下，按表2.4.2的求，依次分别闭合Ki，K2，K3，测量电路各级的电压大小、观察波形，并将数据及波形记入表2.4.2。

提示：
    用示波器观察波形时，应注意以下操作
    (1)观察波形前应先调整好示波器的工作状态：
    ①将两个通道的AC/DC信号输入耦合开关置DC状态。
    ②利用GND接地开关和POSITION位移旋钮确定两通道的O电压扫描线（时间轴）的位置。再用两输入通道同观察一点波形（如UAC），并使两信号波形重合，以获得等同的垂直灵敏度。
    (2)在观察整流、滤波和稳压工作状态的电压波形的过程中，示波器的旋钮保持不变，这样才能比较不同状态时的电压幅度和脉动情况。
