开关集成电路信号输入引脚外电踣分析

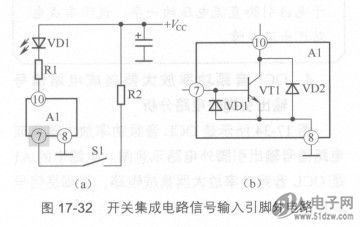

图17-32所示是开关集成电路信号输入引脚外电路示意图，Al是开关
集成电路，图中只画出了其中一组开关。图17-32(a)所示是应用电路；图
17-32(b)所示是该集成电路的⑦、⑧和⑩脚局部的内电路，VT1是电子开关
管，工作在开关状态（三极管处于饱和导通和截止两种状态）。
电路中的⑦脚是输入引脚，严格地说是输入控制引脚。当⑦脚外电路
中的开关Sl接通时，⑦脚通过R2从直流工作电压+Vcc端获得高电平，使⑦
脚内电路中的电子开关管VT1基极有高电平，这一高电平使VT1饱和导通，
使其集电极即⑩脚为低电平。这样，发光二极管导通而发光指示，流过VD1
的电流回路为：
直流工作电压+VcC端一VD1正极一VD1负极一限流保护电阻Rl一集成电
路Al的⑩脚一内电路中的VT1集电极一VT1的发射极一集成电路Al的⑧脚一
外电路的地线，构成回路。APM2510
电子开关Al内电路中设有多组开关管，这里只画出一组电路，其他电
路的工作原理与此一样。
开关集成电路信号输入引脚外电踣分析
图17-32所示是开关集成电路信号输入引脚外电路示意图，Al是开关
集成电路，图中只画出了其中一组开关。图17-32(a)所示是应用电路；图
17-32(b)所示是该集成电路的⑦、⑧和⑩脚局部的内电路，VT1是电子开关
管，工作在开关状态（三极管处于饱和导通和截止两种状态）。
电路中的⑦脚是输入引脚，严格地说是输入控制引脚。当⑦脚外电路
中的开关Sl接通时，⑦脚通过R2从直流工作电压+Vcc端获得高电平，使⑦
脚内电路中的电子开关管VT1基极有高电平，这一高电平使VT1饱和导通，
使其集电极即⑩脚为低电平。这样，发光二极管导通而发光指示，流过VD1
的电流回路为：
直流工作电压+VcC端一VD1正极一VD1负极一限流保护电阻Rl一集成电
路Al的⑩脚一内电路中的VT1集电极一VT1的发射极一集成电路Al的⑧脚一
外电路的地线，构成回路。APM2510
电子开关Al内电路中设有多组开关管，这里只画出一组电路，其他电
路的工作原理与此一样。
