信号输出引脚的种类

关于集成电路的信号输出引脚种类，有下面几点需要说明。

(1)通常集成电路只有一根信号输出引脚。如图17-19所示，②脚是

集成电路Al的信号输出引脚。

(2)双声道集成电路有两根信号输出引脚，左、右声道各一根信号输

出引脚。如图17-20所示，②脚是左声道信号输出引脚，④脚是右声道信

号输出引脚。双声道电路在音响设备中最为常见。

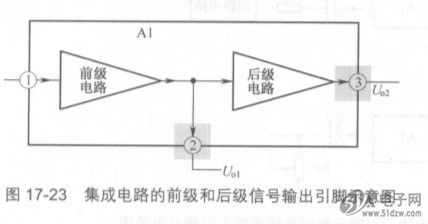

(3)集成电路的前级和后级信号输出引脚，这种情况也有两根信号输

出引脚。如图17-23所示，电路中的①脚是信号输入引脚，③脚是信号输

出引脚，②脚也是一根信号输出引脚。

从集成电路的内电路中可以看出，这两根信号输出引脚在内电路中的

信号输出位置是不同的，从①脚输入的信号经内电路前级放大器放大后从

②脚输出，同时该信号还要继续传输到内电路中的后级放大器电路中放大，

放大后的信号从③脚输出。显然，在这种集成电路中，②脚和③脚均输

出同一个信号，但两引脚输出信号大小不同，从②脚输出的信号Uo,要小

于从③脚输出的信号U02。

这里要说明一点，②脚对集成电路的前级电路而言是信号输出引脚，

对后级电路而言就成了信号输入引脚。

因为从②脚也能输入信号，信号传输到集成电路的后级放大器电路，

经放大后从③脚输出。所以，集成电路Al采用不同的运用方式时，②脚

可以是信号输入引脚，也可以是信号输出引脚，具体电路要进行具体分

析，主要是根据②脚外电路进行分析。通常，②脚作为信号输出引脚。

(4)集成电路的信弓输入、输出双重作用引脚，在数字集成电路中

常见到这种功能的引脚。某引脚可以作为信号输入引脚为集成电路输入

信号，也可以作为信号输出引脚，从集成电路内部输出信号，如图17-24

所示。

电路中的⑦脚是一般的信号输出引脚：⑨脚是具有信号输入、输出

双重作用的引脚，从该引脚的箭头上可以看出，这是一个双向箭头，可以

输出信号也可以输入信号。在数字集成电路中常用这样的双向箭头表示能

够双向传输数据的引脚。 AP061CN3302MR

(5)数字集成电路的输入、输出引脚情况相当复杂，不是有几根信号输

入引脚和几根信号输出引脚，而是有10多根甚至更多的信号输入引脚和信

号输出引脚。

信号输出引脚的种类

关于集成电路的信号输出引脚种类，有下面几点需要说明。

(1)通常集成电路只有一根信号输出引脚。如图17-19所示，②脚是

集成电路Al的信号输出引脚。

(2)双声道集成电路有两根信号输出引脚，左、右声道各一根信号输

出引脚。如图17-20所示，②脚是左声道信号输出引脚，④脚是右声道信

号输出引脚。双声道电路在音响设备中最为常见。

(3)集成电路的前级和后级信号输出引脚，这种情况也有两根信号输

出引脚。如图17-23所示，电路中的①脚是信号输入引脚，③脚是信号输

出引脚，②脚也是一根信号输出引脚。

从集成电路的内电路中可以看出，这两根信号输出引脚在内电路中的

信号输出位置是不同的，从①脚输入的信号经内电路前级放大器放大后从

②脚输出，同时该信号还要继续传输到内电路中的后级放大器电路中放大，

放大后的信号从③脚输出。显然，在这种集成电路中，②脚和③脚均输

出同一个信号，但两引脚输出信号大小不同，从②脚输出的信号Uo,要小

于从③脚输出的信号U02。

这里要说明一点，②脚对集成电路的前级电路而言是信号输出引脚，

对后级电路而言就成了信号输入引脚。

因为从②脚也能输入信号，信号传输到集成电路的后级放大器电路，

经放大后从③脚输出。所以，集成电路Al采用不同的运用方式时，②脚

可以是信号输入引脚，也可以是信号输出引脚，具体电路要进行具体分

析，主要是根据②脚外电路进行分析。通常，②脚作为信号输出引脚。

(4)集成电路的信弓输入、输出双重作用引脚，在数字集成电路中

常见到这种功能的引脚。某引脚可以作为信号输入引脚为集成电路输入

信号，也可以作为信号输出引脚，从集成电路内部输出信号，如图17-24

所示。

电路中的⑦脚是一般的信号输出引脚：⑨脚是具有信号输入、输出

双重作用的引脚，从该引脚的箭头上可以看出，这是一个双向箭头，可以

输出信号也可以输入信号。在数字集成电路中常用这样的双向箭头表示能

够双向传输数据的引脚。 AP061CN3302MR

(5)数字集成电路的输入、输出引脚情况相当复杂，不是有几根信号输

入引脚和几根信号输出引脚，而是有10多根甚至更多的信号输入引脚和信

号输出引脚。
