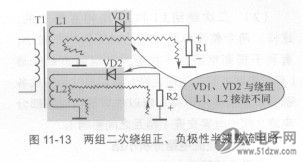

图11-13所示是有两组二次绕组的正、负极性半波整流电路。电路中，电源变压器是降压变压器Tl，Ll和L2是它的两个二次绕组，PCF8583T分别输出50Hz交流电压。VD1和VD2是两只整流二极管。Ll、VD1、Rl和L2、VD2、R2分别构成两组半波整流电路，Rl和R2分别是两个整流电路的负载。


    1．电路分析
    两组二次绕组的正、负极性半波整流电路工作原理说明见表11-3。


    注意这一电路分析中的如下两个细节。
    (1)整流电路输出的单向脉动直流电压大小与电源变压器二次绕组输出的交流电压大小成正比关系。当电源变压器二次绕组输出的交流电压大时，整流电路输出的单向脉动直流输出电压大，如图11-14所示。如果二次绕组Ll的输出电压大于二次绕组L2的输出电压，那么负载电阻Rl上的电压大于负载电阻R2上的电压。

    (2)二次绕组Ll和L2是相互独立的，这样，两个整流电路之间的相互影响比较小，有利于提高电路抗干扰能力和电源负载电路（整机电路）的工作稳定性。电源电路是整机各部分电路的共用电路，所以很容易引起各部分电路之间的有害交连（相互之间影响）。
    2．半波整流电路分析小结
    关于半波整流电路分析小结如下。
    (1)分析负极性半波整流电路是分析各种负极性整流电路的基础。
    (2)分析半波整流电路主要是分别分析交流输入电压正半周、负半周加到整流二极管时，整流二极管导通还是截止。整流二极管导通或截止的电路工作状态是：整流二极管截止时它相当于电路开路，没有电流流过整流二极管，也就没有电流流过负载电路：整流二极管导通时电路形成通路，有电流流过整流二极管，便会有电流流过负载电路。
    (3)整流电路分析中，整流二极管导通时的压降可以忽略不计，整流二极管在截止时所承受的最大反向电压是交流输入电压的峰值电压，如图11-15所示，因此选择整流二极管的一个重要条件就是反向耐压大于交流输入电压的峰值电压。


    (4)整流电路工作原理分析中，还要分清整流电路输出什么极性羊向脉动直流电压。当整流电流通过负载流向地线时为正极性单向脉动直流电压；当整流电流从地线流入，流过负载时为负极性单向脉动直流电压。
    (5)半波整流电路输出的单向脉动直流电压由一个间隔一个的半波正弦电压组成，如图11-16所示，这其中除含有直流电压成分外，还有交流电压成分。


    这一脉动半波正弦电压的频率（即交流成分频率）等于输入整流电路的交流电压的频率。
