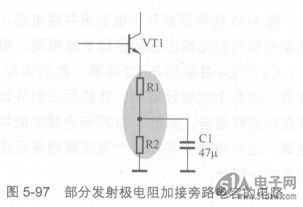

图5-97所示是部分发射极电阻加接旁路电容的电路。发射极电路中，有时为了获得合适的直流和交流负反馈，将发射极电阻分成两只电阻串联。Rl和R2串联起来后作为VT1总的发射极负反馈电阻，构成Rl和R2串联电路的形式是为了方便形成不同量的直流和交流负反馈。


    1．直流电流电路
    三极管VT1发射极的直流电流流过Rl和R2，如图5-98所示， P3P4KE150A所以这两只电阻都有直流负反绩作用，直流负反馈能稳定三极管的工作状态。


    2．交流电流电路
    三极管VT1发射极交流电流通过Rl和Cl到地，没有流过R2，所以只有Rl存在交流负反馈作用，图5-99是交流电流回路示意图。
