现场可编程逻辑阵列( FPAA)使用于数字逻辑设计，LG-JT02现场可编程模拟阵列(FPAA)则用于模拟设计。FPAA是可编程集成电路，它使用于模拟函数。在很多的应用里，可编程IC相对于运算放大器、比较器和分离组件是比较有经济效益的。因为可编程被使用来改变组件值和结连接，当它们被操作在一个系统里面时，在FPAA里可以作到快速的改变。
    在学完本节后，我们应该能够：将使用FPAA应用于模拟电路；描述一种典型的FPAA框图；说明基本的可结构化模拟框；设计一个FPAA。
    一种典型的现场可编程模拟阵列( FPAA)包括可编程元件矩阵，一般来讲，比较著名的称为可结构化模拟框(configu-rable analog blocks，CAB)。CAB被安置在可编程结连接的网络中，而且CAB彼此是互相连接的并与输入/输出接口框也是连接的。一般而言，FPAA将包括两个或更多的CAB，再加上可结构化逻辑，至于可结构化逻辑则包括频率、内存和移位缓存器。这个软件使用可结构化逻辑去执行特定的设计。图19.1所示为FPAA的框图。

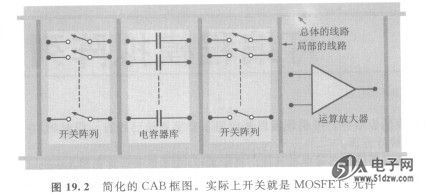

    FPAA可编程的特征包括CAB、互相连接网络和输入/输出接口框。大部分的FPAA使用称为开关式电容器的技术，在CAB里执行各式的模拟函数。其典型的CAB的组成为一个或很多个运算放大器、电容器库、一个数组开关，如图19.2所示。互相连接网络包括连接其他CAB及外面世界的总体线路，以及连接CAB内部的局部线路。使用这些特征，许多模拟功能，像放大器、积分器、微分器和滤波器，可以被做成个别的运算放大器和传统的被动组件（电阻和电容器），其价格可以降低、尺寸可缩小、增加可靠度和组件稳定性。除此之外，可编程使它容易改变电路的设计和随时地修正电路和系统的数值。


    所有的FPAA需要一个发展软件套装，使你可以在你自己的计算机里输入模拟电路，通过仿真来测试它，并使用标准接口下载它到FPAA芯片上。可编程的CAB和互相连接网络通过芯片频率源、内存、移位缓存器和其他逻辑来加以控制。为了使软件更佳化，需执行必要的运算，如增加需要的模拟功能以及作适当的互相连接和结构化开关式电容器网络，使其产生所需电路值及参数，并且在FPAA的元件中达到规格表所要求较好的特性。
