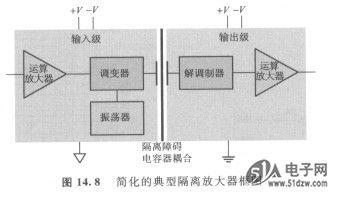

隔离放大器是由彼此互相电隔离的前后两级所组成的一个元件，在输入级及输出级之间用一个隔离障碍将彼此分开，因此信号耦合必须经过处理以便跨过这个隔离障碍。有些隔离放大器使用光耦合器或变压器耦合来提供前后两级的隔离，但不论如何，现代大部分的隔离放大器是使用电容器耦合来进行隔离。首先，每一级都要有各自独立分离的电源电压及接地，以确保彼此没有共接。一个简化的典型隔离放大器框图如图14.8所示。值得注意，图中使用两个不同的接地符号，以强调前后两级隔离的观念。


    在输入级包含一个放大器、一个振疡器及一个调制器，调制( modulation)是指允许一个包含信息的信号，用以修饰另一个信号的某一个特性：如幅度、频率或脉冲宽度等。如此，第一级的信息依旧被包含在第二级，在这个例子中，调制使用一个高频的方波振荡器修饰原先的信号。在隔离障碍中使用一个电容值较小的电容器，用以耦合从输入到输出之间的低频调制信号或dc电压。但若没有调制，则原本禁止的高电容值电容器就势必需要，而导致级与级之间的隔离效果降低。输出级包括一个解调制器，以便从被调制过的信号中取出原输入级的信号，使原先从输入级来的信号回到其原有的形式。

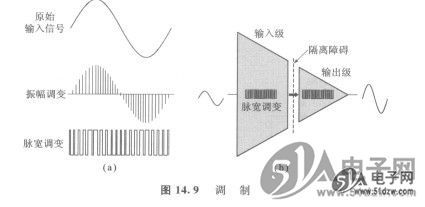

    在图14.8中的高频振荡器输出，可将输入放大器信号，作幅度或脉宽调制。若使用幅度调制，振荡器输出的幅度将随输入信号的变化而变化，如图14. 9(a)以一个完整周期的正弦波来表示。若使用脉宽调制，振荡器输出的工作周期将随输入信号的变化而改变脉波宽度，在图14.9(b)中表示一个使用脉宽调制的隔离放大器。


    虽然内部使用了相当复杂的电路处理， P8050AH隔离放大器仍然是一个可以简单使用的放大器。当供应直流电压及输入信号之后，就可得到放大的输出信号，我们看不到也不必理会其隔离的过程。
