对于仪表放大器如何运作，我们已经有了基本的概念，现在让我们来看一个特殊元件。如图14.4所示为具代表性的元件AD622，其中所显示的IC引脚号码只是作为参考之用。如同先前已经介绍过的，这个仪表放大器是以传统的三个运算放大器结构作为设计基础。


    AD622的一些特性如下所述。利用外部电阻RG，可以将电压+IN增益从2调整到1000。没有连接外部电阻时的增益值则为1。输入阻抗为10GΩ，共模抑制比(common-mode rejection ratio，CMRR的最小值为66dB。已知较高的CMRR具有较好的共模电抑制能力。当增益为10且转动率( slew rate)为1.2V/μs时，AD622的频宽为800kHz。

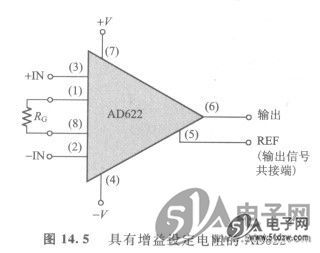

    设定电压增益(setting the voltage gain)对AD622而言，要使电压  增益大于1，必须使用外部电阻，如图14.5所示。电阻RG接在两个RG接点之间。（引脚1与引脚8）。如果增益为1，则不需要外接电阻。如果要得到所想要的增益值，可以依照下式求出RG的值：                 RG=50.5KΩ/Av-1                (14.3)


    请注意，式(14.3)与式(14.2)一样，只是其中R1及R2用25.25kΩ代入。

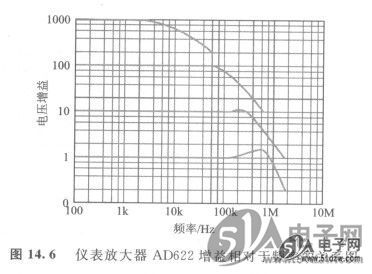

    增益与频率(gain versus frequency)图14.6说明了增益如何随频率而变化，其中增益分别为l、10、100及1000。如图所示，频宽会随着增益的增加而减小。
