我们已经知道，大小限制在OV与VGS(off)之间的VGS可以控制漏极电流。 PFR10200CT对N沟道JFET而言，VGS(off)为负值，而对P沟道JFET而言，VGS(off)为正值。因为VGS确实能控制ID所以两者的关系变得很重要。转换特性曲线是以图形说明VGS和ID的关系图形，图7.12所示为一般的转换特性曲线。


    请注意，曲线的底端是位于VGS轴上的一点，其值等于VGS(off)曲线的顶端是位于ID轴的一点，其值等于IDSS。这个曲线当然也显示JFET正常工作状态的限制，就是

   当VGS=VGS(off)时，ID=0和当VGS=0时，ID=IDSS

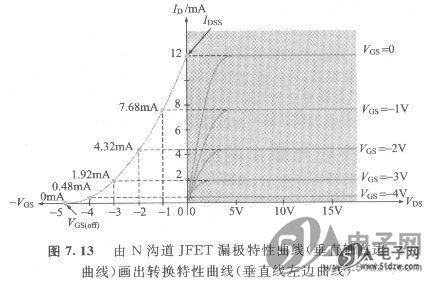

    转换特性曲线可以从漏极特性曲线求得，作法是由一系列的漏极特性曲线中，取得各别曲线夹断点的ID和VGS值，再绘出转换特性曲线的图形，如图7.13左边所示特定曲线。转换特性曲线上的每一点，对应到漏极特性曲线上的特定一组VGS和ID值。例如，当VGS=-2V，则ID=4.32mA。对这个JFET而言，VGS(off)=-5V且IDSS =12mA。
