现在我们已经知道如何使用交流等效电路表示晶体管，所以可以开始分析完整的放大器电路。在这一节我们先讨论共发射极放大器。共发射极放大器的特色是高电压增益与高电流增益。共集电极与共基极放大器则会在后面几节提到。
    在学完本节后， J2-Q02A-C我们应该能够：了解与分析共发射极放大器工作原理；以直流等效电路表示共发射极放大器；分析共发射极放大器的直流电路工作原理；以交流等效电路表示共发射极放大器；分析共发射极放大器的交流电路工作原理；计算电路的输入阻抗；计算电路的输出阻抗；计算电路的电压增益；解释发射极旁路电容器的作用；说明发射极部分旁路( swamping)的工作原理，并讨论其目的与影响；说明负载电阻对电压增益的影响；参与讨论共发射极放大器的反相作用；计算电路的电流增益；计算电路的功率增益。

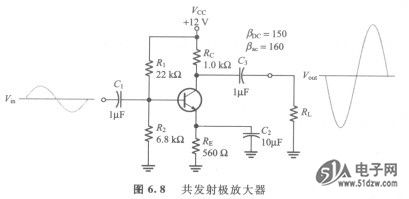

    图6.8显示具有分压器偏压的共发射极放大器，在输入端与输出端分别加上Cl及C3耦合电容器，并在发射极端以旁路电容器C2接地。此电路同时有交流与直流工作情况，我们必须分别考虑。输入信号Vin以电容器耦合到晶体管基极，输出信号Vout则以电容器由集电极耦合出来。放大器的输出与输入信号相位相差180^。。
