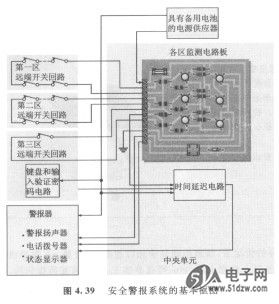

图4. 39所示为包含三个区域的安全警报系统框图。图中包含区域监视电路的电路板线路图，因为这是我们负责的任务。


    三个监视区域中有两个区域的远程开关环路的磁簧开关用来防护该特定区域的窗户与门。第三个区域负责防护大门。
    如果有人不当侵入，该出入口磁簧开关的接触点会中断，区域导通环路也将开路。这导致该区域的监视电路输入端的电压变成OV，这种情况下电路会对继电器输入电能。继电器的接触点闭合时将启动声音警报系统以及电话自动拨号程序。第一区域和第二区域的监视电路可以使用相同的继电器。
    防护大门的第三区域监视电路输出端则连接到时间延迟电路，UAF42AP这段延迟时间允许输入通行密码以解除警报。如果经过一段时间没有输入密码或输入错误密码，时间延迟电路会启动警报器和电话自动拨号程序。
    标准的安全系统具有许多特色，而且安全系统可以很简单也可以很复杂。本章只将注意力放在区域监视电路板。
