功率电平指示器大多采用多级LED光柱式指示器，有由分立元器件构成的电路，也有集成电路构成的电路。这一电路的工作原理与多级LED光柱式电平指示器相似。
    1．-例分立元器件构成的电路
    图12-16所示是某型号组合音响中的功率电平指示器，图中只画出左声道电路，右声道与此对称，这是由分立元器件构成的三级LED光柱式电平指示器，在组合音响功率电平指示器中较为常见。


    Ui(L)为左声道功率放大器输出端的音频功率信号，它一方面送到左声道音箱中。另一方面经C301耦合到VD301、VD303构成的倍压整流电路中。

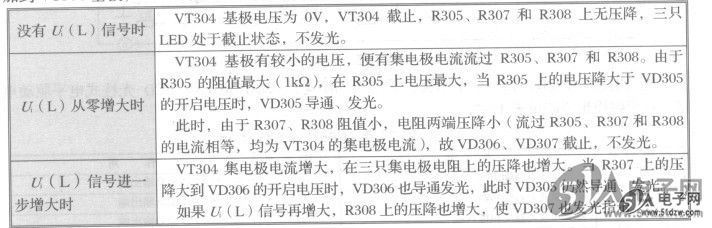

    音频信号经整流电路后转换成直流控制电压，C303为滤波电容。这一直流控制电压经R303加到VT304基极，VT304是三只LED的控制驱动管。


    从上面分析可知，这一电路让多级LED分级发光是靠VT304集电极回路中R305、R307、R308的阻值大小不等来实现的。当发光二极管导通、发光后，它的正向压降约为1.7~ 3.1V不等，这样VT304集电极电流进一步增大时，流过电阻的电流不变，流过已导通LED的电流在增大，使LED更亮。这种多级LED光柱式电平指示器中的级数不宜太多，否则要求直流工作电压较高。
    2．集成电路AN6877的应用电路
    图12-17所示是某型号组合音响中的功率电平指示器，电路中只画出了它的右声道电路，其左声道电路与此对称。这是一个七级LED光柱式电平指示器，采用集成电路 AN6877。

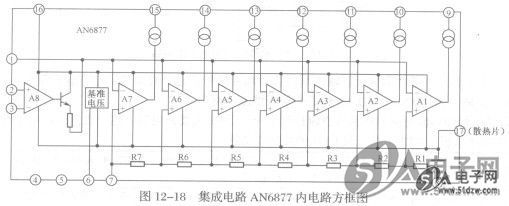

    图12-18所示是集成电路AN6877内电路方框图。内电路中，共有Al~ A7七个电压比较器，A8为整流、放大器，Rl~ R7构成基准电压电路，当⑧脚接地，⑥脚、⑦脚相连时，Al同相输入端的基准电压最低，A7的最高，所以当信号逐渐增大时，从⑨脚开始依次从高电位转为低电位。

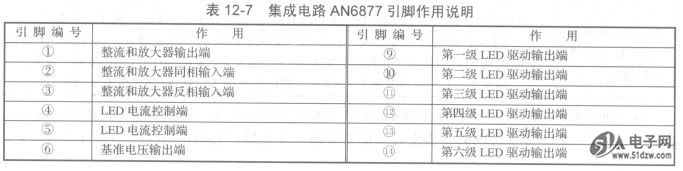

    集成电路AN6877共16个引脚，采用双列结构，为单声道七级LED光柱式电平驱动电路，各引脚作用说明见表12-7。
