超前式消振电路详解
发布时间:2011/11/30 10:31:02 访问次数:1515
1．分立元器件放大器中超前式消振电路

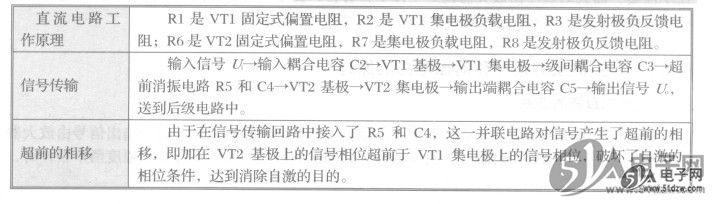

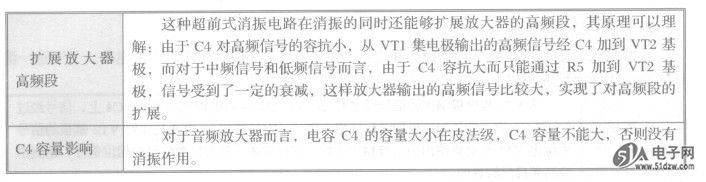

图4-25所示是分立元器件构成的音频放大器， CES2304其中R5和C4构成超前式消振电路。电路中，VT1和VT2构成一个双管阻容耦合音频放大器，在两级放大器之间接入一个R5和C4的并联电路，R5和C4构成超前式消振电路，这一电路又称为零一极点校正电路。
2．集成电路放大器中的超前消振电路

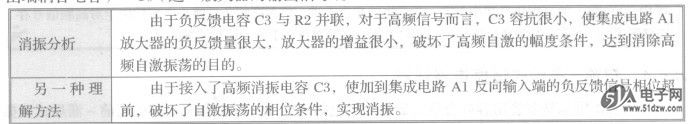

图4-26所示是集成电路放大器中的超前式消振电路。电路中，Al是集成电路，它构成音频放大器，“+”端是Al的同相输入端（即①脚），“-”是它的反相输入端（即②脚），俗称负反馈端。
这一集成电路放大器信号传输过程是：输入信号Ui→Cl（输入端耦合电容）→A1的①脚（Al的输入引脚）→Al的③脚（经过Al的放大，从输出引脚输出）→C3（输出端耦合电容）→Uo（这一放大器的输出信号）。
由于这一集成电路构成音频放大器，所以高频消振电容C3的容量大小在pF（皮法）级。
1．分立元器件放大器中超前式消振电路
图4-25所示是分立元器件构成的音频放大器， CES2304其中R5和C4构成超前式消振电路。电路中，VT1和VT2构成一个双管阻容耦合音频放大器，在两级放大器之间接入一个R5和C4的并联电路，R5和C4构成超前式消振电路，这一电路又称为零一极点校正电路。
2．集成电路放大器中的超前消振电路
图4-26所示是集成电路放大器中的超前式消振电路。电路中，Al是集成电路，它构成音频放大器，“+”端是Al的同相输入端（即①脚），“-”是它的反相输入端（即②脚），俗称负反馈端。
这一集成电路放大器信号传输过程是：输入信号Ui→Cl（输入端耦合电容）→A1的①脚（Al的输入引脚）→Al的③脚（经过Al的放大，从输出引脚输出）→C3（输出端耦合电容）→Uo（这一放大器的输出信号）。
由于这一集成电路构成音频放大器，所以高频消振电容C3的容量大小在pF（皮法）级。
