电压并联负反馈放大器

发布时间:2011/11/30 9:49:12 访问次数:2315

     图4-5所示是一级共发射极放大器, SB20-03P-TD-E 它也构成了电压并联负反馈放大器。电路中,VT1是放大管,Rl是集电极一基极负反馈偏置电阻,R2是集电极负载电阻,Ui是输入信号,Uo是输出信号。由于这是一级共发射极放大器,所以VT1集电极输出信号电压的相位与基极上输入信号电压相位相反。

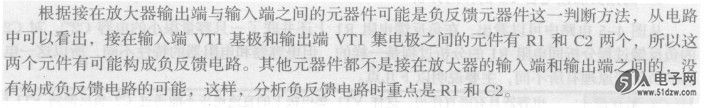

    1.负反馈元件确定方法

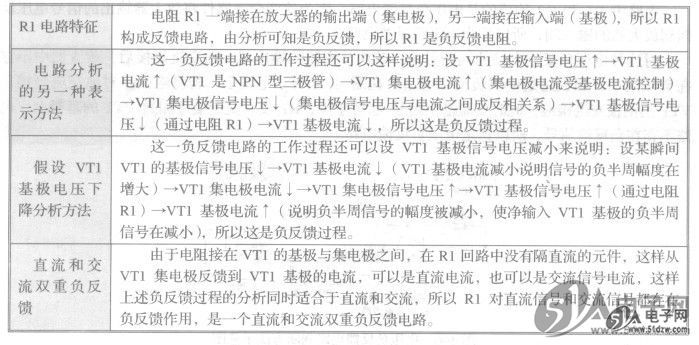

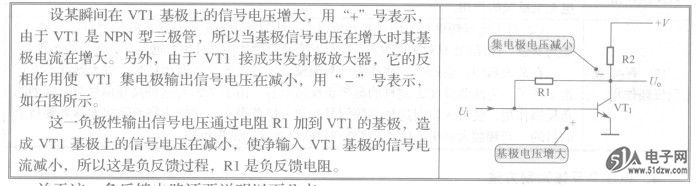

    2.负反馈电阻R1作用分析
    前面在基极偏置电路中已经介绍,Rl是VT1的集电极一基极负反馈式偏置电阻。这里根据负反馈电路的分析方法来说明接入这一电阻Rl后的电路负反馈过程。

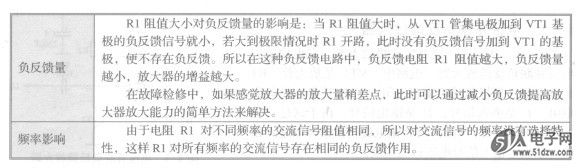

    关于这一负反馈电路还要说明以下几点。

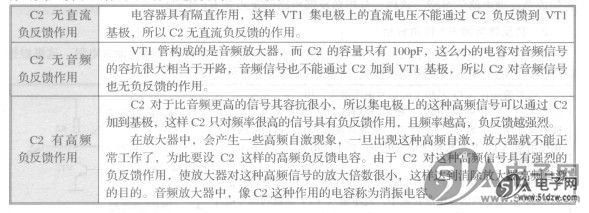

     3.高频负反馈电容C2的作用分析
    从图4-5电路中可以看出,在负反馈电阻Rl上还并联了一只容量很小的电容C2川,对C2的负反馈过程分析同电阻Rl的分析过程是一样的,但电容器和电阻器的特性不同,所以这一电容的负反馈原理有所不同,主要说明以下几点。

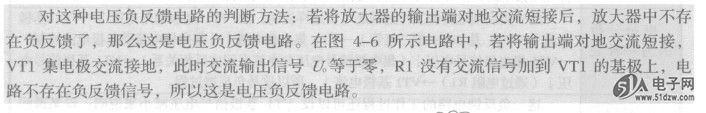

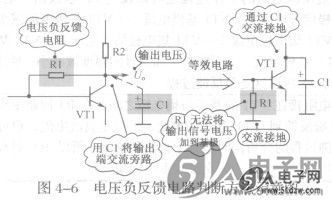

    4.电压负反馈判别方法
    电路中Rl和C2构成的是电压负反馈电路,因为这两个元器件将放大器输出的信号电压反馈到放大器的输入端,所以称为电压负反馈电路。

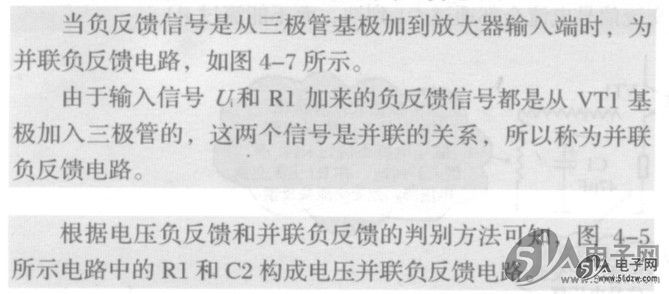

      5.并联负反馈判别方法
    图4-5所示是并联负反馈电路,由Rl送过来的负反馈信号是与输入信号Ui在基极并联后加到三极管基极的,所以这是并联负反馈电路。





     图4-5所示是一级共发射极放大器, SB20-03P-TD-E 它也构成了电压并联负反馈放大器。电路中,VT1是放大管,Rl是集电极一基极负反馈偏置电阻,R2是集电极负载电阻,Ui是输入信号,Uo是输出信号。由于这是一级共发射极放大器,所以VT1集电极输出信号电压的相位与基极上输入信号电压相位相反。


    1.负反馈元件确定方法


    2.负反馈电阻R1作用分析
    前面在基极偏置电路中已经介绍,Rl是VT1的集电极一基极负反馈式偏置电阻。这里根据负反馈电路的分析方法来说明接入这一电阻Rl后的电路负反馈过程。


    关于这一负反馈电路还要说明以下几点。

     3.高频负反馈电容C2的作用分析
    从图4-5电路中可以看出,在负反馈电阻Rl上还并联了一只容量很小的电容C2川,对C2的负反馈过程分析同电阻Rl的分析过程是一样的,但电容器和电阻器的特性不同,所以这一电容的负反馈原理有所不同,主要说明以下几点。


    4.电压负反馈判别方法
    电路中Rl和C2构成的是电压负反馈电路,因为这两个元器件将放大器输出的信号电压反馈到放大器的输入端,所以称为电压负反馈电路。






      5.并联负反馈判别方法
    图4-5所示是并联负反馈电路,由Rl送过来的负反馈信号是与输入信号Ui在基极并联后加到三极管基极的,所以这是并联负反馈电路。
