集成电路往往都是电路图中各单元电路的核心，在单元电路中起着主要的作用。从图面上看，某些单元电路就是由一块或几块集成电路再配以必需的外围元器件构成的。要看懂这样的电路图，关键是了解和掌握处于核心地位的集成电路的基本功能，以此为突破口分析整个电路的工作原理。
    集成电路的品种繁多，功能各异，特别是对于缺少资料和经验的无线电和电子爱好者来说，掌握电路图中集成电路的功能并非易事。但是，可以通过了解电路的作用、查找资料、分析接口情况等方法，来搞清楚集成电路的基本功能。
    (1)根据单元电路的作用判断集成电路的功能
    集成电路往往是单元电路的核心，单元电路的作用主要是依靠该集成电路来实现和完成的。所以，根据单元电路所承扭的任务和所起的作用，可以大致判断出在单元电路中起核心作用的集成电路的基本功能。

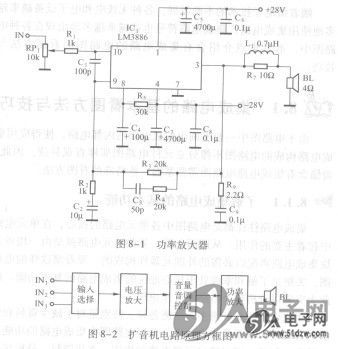

    例如，图8-1为以集成电路lC1为核心构成的电路。它是如图8-2所示扩音机电路原理方框图中的一个单元。该单元电路的作用和任务是对音频信号进行功率放大，因此，作为核心器件的集成电路lC1的基本功能是功率放大，IC1应该是一个集成功率放大器。

      (2)通过查找资料了解集成电路功能
    通常在较完整的电路图中，均会标注有各个集成电路的型号。可以根据电路图提供的型号，通过查阅集成电路手册等技术资料，搞清楚这些集成电路的基本功能及其他相关数据。这对于看懂集成电路电路图将会有极大的帮助。
    在如图8-1所示功率放大电路中，集成电路lC1的型号为LM3886，通过查阅手册可以很清楚地了解到：LM3886是高性能集成功率放大器，频率响应范围为5Hz~lOOkHz，输出功率为50W～总谐波失真为0.03％，具有过压、过载、超温保护功能和静噪功能，以LM3886为核心构成的音频功放单元电路具有很好的技术性能。
    (3)依据前后接口情况分析集成电路功能
    由于新型集成电路层出不穷，而看电路图者所能接触到的技术资料有限，会给查找集成电路资料造成困难。在无法通过查阅资料了解集成电路的情况下，还可以通过分析集成电路与其前级电路的接口关系，以及与其后续电路的接口关系，来确定该集成电路的基本功能。
    仍以如图8-1所示功率放大电路为例。集成电路IC1的前级电路是音量控制电路，输入电压信号经音量电位器RP1后到达IC1。集成电路lC1后面连接的是扬声器BL。通过分析可知，音量电位器RP1输出的电压信号不足以推动扬声器BL发声，在它们之间必须有一个功率放大器，所以，处于音量电位器RP1与扬声器BL之间的集成电路IC1的基本功能应该是功率放大。
