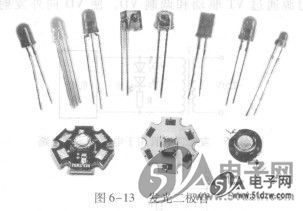

发光二极管简称为LED， S1112是一种具有一个PN结的半导体电致发光器件。发光二极管种类很多，可分为可见光LED、红外光LED、固定颜色LED、双色LED和变色LED等，并有圆形、方形、异形等多种形状，如图6-13所示。


    发光二极管的特点是会发光。发光二极管与普通二极管一样具有单向导电性，所不同的是当有足够的正向电流通过PN结时，便会发出不同颜色的可见光或红外光。
    发光二极管的主要作用是指示灯和光发射，广泛应用在显示、指示、遥控和通信领域。
    (1)发光二极管用作指示灯电路。发光二极管的典型应用电路如图6-14所示。R为限流电阻，I为通过发光二极管的正向电流。发光二极管的管压降一般比普通二极管大些，约为2V，电源电压必须大于管压降，发光二极管才能正常工作。

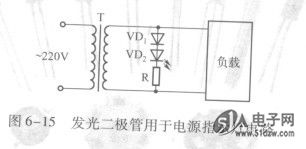

    发光二极管用于交流电源指示灯电路如图6 -15所示。VD1为整流二极管，VD2为发光二极管，R为限流电阻，T为电源变压器。


    (2)发光二极管用作光发射管。在红外遥控器、红外无线耳机、红外报警器等电路中，红外发光二极管担任光发射管，电路如图6-16所示，VT为开关调制晶体管，VD为红外发光二极管。信号源通过VT驱动和调制VD，使VD向外发射调制红外光。
