(1) ADC0809主要技术特性   S1112
    ADC0809在一个芯片上集成了一个8位的A/D转换器和8路模拟采样开关，可以直接输入8个单端的模拟信号。该器件的主要性能如下。
    ①采用单+5V电源逐次逼近型A/D转换器，工作时钟典型值为640kHz，转换时间约为lOOys。
    ②分辨率为8位二进制码，总失调误差：土1LSB。
    ③模拟量的输入电平范围为0～5V，不需要零点和满度调节。
    ④数字量输出采用三态逻辑，输出符合TTL电平。
    (2) ADC0809与单片机的接口电路
    ADC0809的启动控制信号START、W/R、RD控制信号等由微控制器提供。A/D转换结束后，ADC0809的EOC信号将变为高电平，此信号通过一个非门反相后输出到微控制器的接口，微控制器可以使用查询方式或中断方式对A/D转换进行控制。

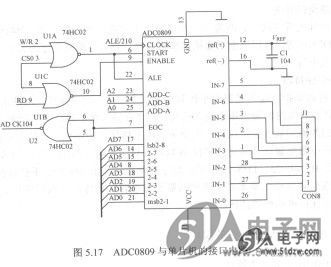

    ADC0809与单片机的接口电路如图5.17所示。ADC0809的启动控制信号START和读取数据使能控制信号ENABLE来自74HC02，74HC02是一个TTL电平的或非门，通过译码电路( 74HC138)对地址总线上的地址进行译码获得片选信号，然后与W[R，RD信号进行逻辑组合而产生启动控制信号START和读取数据使能控制信号ENABLE。A/D转换结束后，EOC信号将变为高电平，此信号通过一个非门反相输出到P3.2 (/INTO)接口，这样就可以使用查询方式和中断方式进行A/D转换。ADC0809没有内部时钟，需外接1.29～lOkHz的时钟信号，时钟信号可以由单片机的ALE信号通过74HC74D触发器（图中未画出）进行1/2分频得到。例如，8051单片机的ALE输出的频率为fosc/6，当系统晶振为12MHz时，ALE信号频率约为1MHz，通过74HC74D触发器进行1/2分频后，符合ADC0809的时钟信号频率要求。通道选择是与START连接在一起的，即在启动A/D转换时ADC0809就会把通道选择的数据锁存。


    (3)程序设计
    设ADC0809八路模拟输入地址分别为OOOOH～0007H，利用中断方式，对rNO的模拟量进行A/D转换后，把转换结果存放在地址为30H的片内数据RAM中，程序流程图如图5.18所示。
