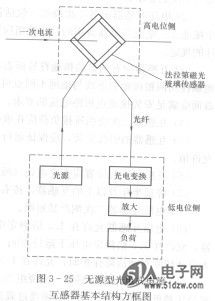

无源型光电式电流互感器的基本结构方框图，如图3 - 25所示。


    无源型光电式电流互感器由以下三大部组成。
    (1)高压部件， MSCD400-16包括高压绝缘套管、SF6绝缘气体等。光纤电流传感头安装在高压侧一次电流导线附近的磁场中，图3 - 25所示为回转积分式结构，在导体周围配置法拉第元件，利用积分法进行测量，原理上可使其他导体磁场的影响为最小。

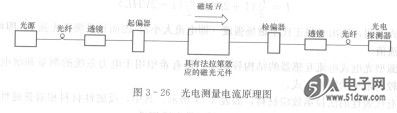

    (2)光纤电流传感器，包括具有法拉第磁光效应的晶体（如铅玻璃等）、光信号变换的光学元件和传输光纤等，其原理如图3- 26所示。


    来自光源的光，经光纤传送到高压侧，经起偏器变成直线偏振光，入射具有法拉第效应的磁光元件；由于被测电流磁场沿光路方向作用，偏振光的偏振面以臼角进行旋转；经检偏器检测后，变成幅度受电流调制的线偏振光，然后经光纤传递到光电探测器。
