独立式SF6气体绝缘电流互感器
发布时间:2011/10/27 9:42:33 访问次数:2406

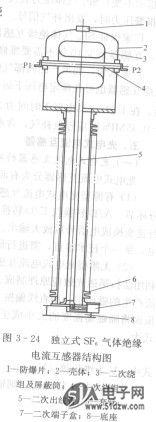

独立式SF6气体绝缘电流互感器常采用倒立式结构,外形与倒立式油浸式互感器相似,由头部(金属外壳)、高压绝缘套管和底座组成,如图3 - 24所示。
外壳常由铝铸件或锅炉钢板做成,N74F139D内装有由一、二次绕组及铁芯构成的器身。一次绕组可为1~2匝,当采用两匝时,一般采用内铜(或铝)杆外铜(或铝)管或双铜(或铝)杆并行的形式。一次导杆为直线型,从二次绕组几何中心穿过。处于高电位的头部外壳置于高压绝缘套管的上部。二次绕组绕在环形铁芯上,装入接地的屏蔽外壳中。二次屏蔽外壳由环氧树脂浇注的绝缘柱或盆式绝缘子支撑。二次绕组引出线通过屏蔽金属套管引至互感器底座接线盒的二次端子,二次引线屏蔽管装在高压绝缘套管内。
一次绕组与二次绕组之间、二次绕组与高电位头部外壳之间采用了同轴圆柱体形结构,其间充满了SF6气体,电场分布均匀较理想。外壳下法兰及高压套管上法兰连接处与二次绕组出线屏蔽管间电场分布不均匀,为板一棒电极;故在设计时,有的厂家采用电容锥结构,有的厂家采用了过渡内屏蔽,使此处电场得以改善,成为较均匀的同轴圆柱形电场。
一次绕组当采用两匝时,可接成串联或并联,得到两个电流比。二次绕组铁芯可自由组合,常见为5~6个铁芯,根据用户需要而定。
高压绝缘套管有的用硅橡胶复合绝缘套管,也有的用高强度电瓷套管。套管爬电距离根据环境污秽条件而定。
为了防爆,在产品头部外壳的顶部装有防爆片,爆破压力一般取0. 7~0. 8MPa。为了监视SF6气体压力是否符合技术要求,在底座设有阀门和自动温度补偿的(温度变化、压力指示不变)SF6气体压力表及SF6密度继电器。当SF6潺气达到一定程度,内部压力达报警压力时,发出补气信号。
厂家保证SF6气体绝缘互感器在额定气压下的年泄漏率不超过1%,在额定气压下运行,互感器至少10年不需要维修。
独立式SF6气体绝缘电流互感器常采用倒立式结构,外形与倒立式油浸式互感器相似,由头部(金属外壳)、高压绝缘套管和底座组成,如图3 - 24所示。
外壳常由铝铸件或锅炉钢板做成,N74F139D内装有由一、二次绕组及铁芯构成的器身。一次绕组可为1~2匝,当采用两匝时,一般采用内铜(或铝)杆外铜(或铝)管或双铜(或铝)杆并行的形式。一次导杆为直线型,从二次绕组几何中心穿过。处于高电位的头部外壳置于高压绝缘套管的上部。二次绕组绕在环形铁芯上,装入接地的屏蔽外壳中。二次屏蔽外壳由环氧树脂浇注的绝缘柱或盆式绝缘子支撑。二次绕组引出线通过屏蔽金属套管引至互感器底座接线盒的二次端子,二次引线屏蔽管装在高压绝缘套管内。
一次绕组与二次绕组之间、二次绕组与高电位头部外壳之间采用了同轴圆柱体形结构,其间充满了SF6气体,电场分布均匀较理想。外壳下法兰及高压套管上法兰连接处与二次绕组出线屏蔽管间电场分布不均匀,为板一棒电极;故在设计时,有的厂家采用电容锥结构,有的厂家采用了过渡内屏蔽,使此处电场得以改善,成为较均匀的同轴圆柱形电场。
一次绕组当采用两匝时,可接成串联或并联,得到两个电流比。二次绕组铁芯可自由组合,常见为5~6个铁芯,根据用户需要而定。
高压绝缘套管有的用硅橡胶复合绝缘套管,也有的用高强度电瓷套管。套管爬电距离根据环境污秽条件而定。
为了防爆,在产品头部外壳的顶部装有防爆片,爆破压力一般取0. 7~0. 8MPa。为了监视SF6气体压力是否符合技术要求,在底座设有阀门和自动温度补偿的(温度变化、压力指示不变)SF6气体压力表及SF6密度继电器。当SF6潺气达到一定程度,内部压力达报警压力时,发出补气信号。
厂家保证SF6气体绝缘互感器在额定气压下的年泄漏率不超过1%,在额定气压下运行,互感器至少10年不需要维修。
