采用辅助脉冲电源的目的是，由它提供比较环节动作电流，而不从充电电源通过充电电阻取得，这样可大大提高充电电阻阻值（相对可使用较小容量的电容），达到长延时的目的。

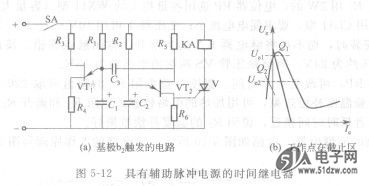

    (1)电路之一 电路如图5-12所示.


    工作原理  由单结晶体管VT1、电阻R1和电容Cl等组成辅助脉冲电源。合上开关SA后，辅助脉冲电源产生的连续脉冲经电容C3加到单结晶体管VT2的b2极。R2、C2为延时环节，而且R2足够大，使VT2的静态工作点落在截止区（如Q1）。因此，C2上的电压不
可能充到VT2的峰点电压U。，最高只能达到静态工作点Q1所对应的电压Ue1。如果VT1、R1、Cl组成的脉冲电源产生足够大的负脉冲，使ηUbb值低于电容充电后的电压，即Ue=ηUbb≤Ue1，则VT2导通，C2放电，使晶闸管触发导通。QG82910GML

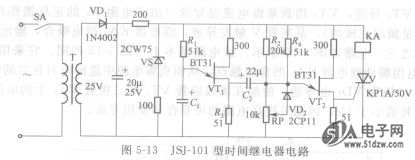

    (2)电路之二  JSJ-101型时间继电器电路如图5-13所示。


    工作原理  与图5-12相似，只不过是VT1的正脉冲通过电容C2直接触发VT2。C2既是延时电容，又是VT1与VT2的耦合电容。同时，电阻R2和电位器RP构成分压器，并通过二极管VD2提供C2 -个初始电压Uc0。调节RP，可改变Uc0的大小，从而改变了延时的长短。VD2用以防止RP对C2充电的分流作用。当需要短延时时，充电电阻可以取得很小，VT2可以自己导通，辅助脉冲电源将不再起作用，因此延时范围广，短的可达0.02s，长的可达几十分钟。辅助脉冲电源的重复周期较短，以“短”控长，有利于延时精度的提高。
