用电子计算器作计数器的防停机装置
发布时间:2011/10/11 11:56:07 访问次数:1192

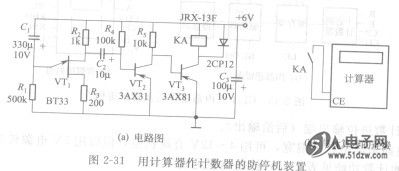

用电子计算器作计数器时，实际的计数脉冲并非都连续，如果两次脉冲间隔超过计算器的自动延时关机时间（一般电子计算器都有这一功能），计算器就自动关机，数字消失。为了防止自动关机，需要加装防停机装置，如图2-3-1所示。它实际上是一个延时电路。从计算器的“CE”键两端引出两条导线，接在继电器KA的常开触点上。
工作原理接通电源，三极管VT2经电阻R4得到基极负偏压而导通，VT3截止，继电器KA释放，其常开触点断开。VT2导通后，电容C2经电阻R2、VT2的基一射结充电左负右正。与此同时，电容C1通过电阻R1充电，经过一段延时后，当CI上的电压达到单结晶体管VT1的峰点电压时，VT1导通，并发出一正脉冲信号，经电容C2送人VT2的基极，VT2截止，VT3导通，继电器KA得电吸合，其常开触点闭合。由于Cl很快放电完毕，所以电路又很快回复到初始状态，接着开贻第二次延时工作。只要调整R1、Cl数值，使装置的延时时间比计算器自动关机时间短即可。
用电子计算器作计数器时，实际的计数脉冲并非都连续，如果两次脉冲间隔超过计算器的自动延时关机时间（一般电子计算器都有这一功能），计算器就自动关机，数字消失。为了防止自动关机，需要加装防停机装置，如图2-3-1所示。它实际上是一个延时电路。从计算器的“CE”键两端引出两条导线，接在继电器KA的常开触点上。
工作原理接通电源，三极管VT2经电阻R4得到基极负偏压而导通，VT3截止，继电器KA释放，其常开触点断开。VT2导通后，电容C2经电阻R2、VT2的基一射结充电左负右正。与此同时，电容C1通过电阻R1充电，经过一段延时后，当CI上的电压达到单结晶体管VT1的峰点电压时，VT1导通，并发出一正脉冲信号，经电容C2送人VT2的基极，VT2截止，VT3导通，继电器KA得电吸合，其常开触点闭合。由于Cl很快放电完毕，所以电路又很快回复到初始状态，接着开贻第二次延时工作。只要调整R1、Cl数值，使装置的延时时间比计算器自动关机时间短即可。
