自动周期开关

发布时间:2011/10/11 11:04:18 访问次数:1077

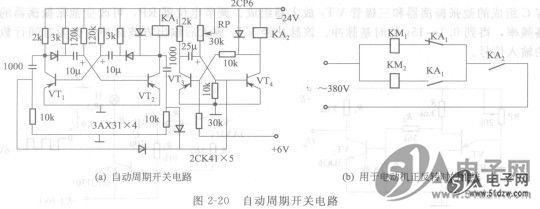

    电路如图2-20所示。它能自动完成如下动作:继电器KA1、KA2均处于释放状态Is→KA2吸合、KA1释放约7s→KA1吸合、KA2释放1s→KA2、KA1均吸合约7s→KA1、KA2均释放ls---…如此自动循环。如用KA1、KA2触点按图2-20(b)接线去控制电动机正反转接触器KM1和KM2,则能使电动机停机1s→正转约7s→停机1s→反转约7s→停机Is→正转约7s……


    工作原理  由三极管VT1和VT2等组成一多谐振荡器,其振荡周期约16s;由VT3和VT4等组成单稳态触发器,调节电位器RP,使它
维持时间为1s。设某一瞬间VT1导通、VT2截止,KA1释放,同时输出一正脉冲,将单稳态翻转为暂稳态,即VT3导通、VT4截止,KA2释放。
    1s后单稳态翻转为VT1截止、VT2导通,KA2吸合,而KA1继续保持释放状态。
    约7s后,多谐振荡器翻为VT1截止、VT2导通,KA1吸合,同时发出一正脉神,使单稳态又翻为暂稳态,KA2再次释放。
    1s后,KA2吸合,而KA1继续保持吸合状态。
    如此反复循环动作。多谐振荡器的振荡周期与单稳态时间可根据实际需要选定。 BAS116-7-F
