1) RT12864M简介  P28F020-200

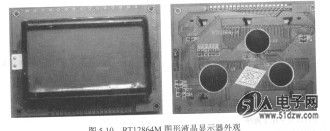

    RT12864M主要由行驱动/列驱动和128×64全点阵液晶显示器组成，可完成图形显示，也可显示8×4个（16×16点阵）汉字，实物如图5.10所示。


    RT12864M主要性能如下。
   ①电源：VDD+5V，模块内自带-10V负压，用于LCD的驱动。
   ②显示内容：128（列）x64（行）点。
   ③7种指令。
   ④与CPU接口采用8位数据总线并行输入/输出和8条控制线。
   ⑤工作温度：0～600C。
  2) RT12864M模块主要硬件构成
   RT12864M图形液晶显示器结构框图如图5.11所示。


    IC1控制模块的左半屏，IC2控制模块的右半屏。IC3为行驱动器，IC1、IC2为列驱动器。IC1、IC2、IC3含有如下主要功能器件。
    (1)指令寄存器(IR)
    IR用来寄存指令码，与数据寄存器寄存数据相对应。当D/I=l时，在E信号下降沿的作用下，指令码写入IR。
    (2)数据寄存器(DR)
    DR用来寄存数据，与指令寄存器寄存指令相对应。当D/I=l时，在E信号的下降沿作用下，图形显示数据写入DR，或在E信号高电平作用下由DR读到DB7～DBO数据总线。DR和DDRAM之间的数据传输是模块内部自动执行的。
    (3)忙标志(BF)
    BF标志提供内部工作情况，BF=1表示模块在进行内部操作，此时模块不接收外部指令和数据。BF=O时，模块为准备状态，随时可接收外部指令和数据。
    利用STATUS READ指令，可以将BF读到DB7总线，从而检验模块的工作状态。
    (4)显示控制触发器DFF
    此触发器用于模块屏幕显示开和关的控制。DFF=1为开显示(DISPLAY ON)，DDRAM的内容就显示在屏幕上；DFF=O为关显示(DISPLAY OFF)。
    DFF的状态是指令DISPLAY ON/OFF和RST信号控制的。
    (5) XY地址计数器
    XY地址计数器是一个9位计数器。高3位是X地址计数器，低6位为Y地址计数器，XY地址计数器实际上是作为DDRAM的地址指针，X地址计数器为DDRAM的页指针，Y地址计数器为DDRAM昀Y地址指针。
    X地址计数器是没有计数功能的，只能用指令设置。
    Y地址计数器具有循环计数功能，各显示数据写入后，Y地址自动加1，Y地址指针从0～63。
    (6)显示数据RAM (DDRAM)
    DDRAM是存储图形显示数据的。数据为1表示显示选择，数据为O表示显示非选择。DDRAM与地址和显示位置的关系见DDRAM地址表。
    (7)Z地址计数器
    Z地址计数器是一个6位计数器，此计数器具备循环计数功能，它用于显示行扫描同步。当一行扫描完成后，此地址计数器自动加l，指向下一行扫描数据，RST复位后Z地址计数器为0。
    Z地址计数器可以用指令DISPLAY START LINE预置。因此，显示屏幕的起始行就由此指令控制，即DDRAM的数据从哪一行开始显示在屏幕的第一行。此模块的DDRAM共64行，屏幕可以循环滚动显示64行。
