采用液晶显示可以使显示信息多样化，降低系统的功耗。
    (1)线段的显示  QS6K1
    点阵图形式液晶由M行×N列个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1个字节的8个位，即每行由16字节，共16×8：128个点组成，屏上64×16个显示单元和显示RAM区1 024个字节相对应，每一字节的内容和屏上相应位置的亮暗对应。例如，屏的第一行的亮暗由RAM区的OOOH～OOFH的16个字节的内容决定，当(000)：FFH时，则屏的左上角显示一条短亮线，长度为8个点；当(3FFH)：FFH时，则屏的右下角显示一短亮线；当(OOOH) =FFH，(OOIH) =OOH，(002H) =FFH，(003H) =OOH，…(00EH)：FFH，(OOFH) =OOH时，则在屏的项部显示一条由8段亮线和8条喑线组成的虚线。这就是LCD显示的基本意思。
    (2)字符的显示
    当用LCD显示一个字符时就较复杂了，因为一个字符由6×8或8×8点阵组成，即要找到和屏上某几个位置对应的显示RAM区的8个字节，并且要使每个字节的不同的位为“1，，，其他的为“0”，为“1”的点亮，为“0”的变暗，这样一来就组成某个字符。但对于内带字符发生器的控制器（如T6963C）来说，显示字符就比较简单了，可让控制器工作在文本方式，根据在LCD上开始显示的行、列号及每行的列数找出显示RAM对应的地址，设立光标，在此送上该字符对应的代码即可。
    (3)汉字的显示
    汉字的显示一般采用图形方式，事先从微机中提取要显示的汉字的点阵码，每个汉字占32字节，分左右两半部，各占16字节，左边为l、3、5--，右边为2、4、6--，根据在LCD上开始显示的行、列号及每行的列数可找出显示RAM对应的地址，设立光标，送上要显示的汉字的第一个字节，光标位置加l，送第二个字节，换行按列对齐，送第三个字节……直到32字节显示完，就可在LCD上得到一个完整的汉字。
    1．MDLS点阵字符型液晶接口电路设计
    MDLS字符型液晶显示模块(LCM)系列是目前品种最全的字符型系列模块，它具有8x1～40x4（字符×行）各种规格，广泛应用于智能仪表、通信、办公自动化及军工等领域。
    (1) MDLS模块基本特点
    ①液晶显示屏是以若干个Sx7或SX11点阵块组成的显示字符群。点阵块为一个字符位，字符间距和行距都是一个点的宽度。
    ②主控驱动电路为HD44780（日立公司）及其他公司的全兼容电路，如SED1278( SeikoEpson)、KS0066（三星）、NJU6408(New Japan Radio Co. Ltd)等。
    ③具有字符发生器ROM，可显示192种字符（160个Sx7点阵字符及32个SX11点阵字符）。
    ④具有64个单元的自定义字符RAM，可自定义8个5x7点阵字符或4个SX11点阵字符。
    ⑤具有80个单元的显示RAM。
    ⑥标准的接口特性，适配M6800系列MPU的操作时序。
    ⑦模块结构紧凑，裟配容易，SV单电源供电，功耗低，寿命长，可靠性高。
    (2) MDLS系列接口特性及指令集

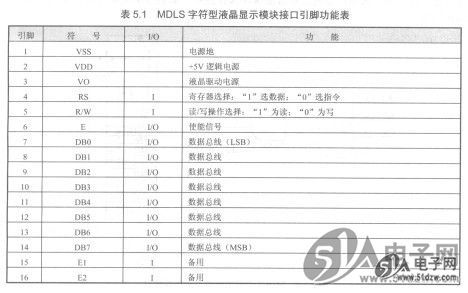

    模块上有两种插座，一种是单排16脚插座，另一种是双排18脚插座，两种插座的前16脚都连在一起，目的是便于用户的使用。接口引脚功能见表5.1。
