ZX2005型直流稳压电源充电器工作原理
发布时间:2011/9/26 13:44:47 访问次数:5052
ZX2005型直流稳压电源充电器,可将220V市电电压转换成3V、4.5V、6V直流稳压电源,即可作为小型电子产品的外接电源,又可对三组1~5节镍镉或镍氢电池进行恒流充电。主要性能指标如下。
(1)输入电压:AC220V:
(2)输出电压:分三挡,即3V、4.5V、6V,各挡误差为±10%:
(3)过载、短路保护:故障消除后自动恢复;
(4)充电稳定电流:60mA(±10%)可对三组1~5节镍镉或镍氢电池进行恒流充电,充电时间10~12h。

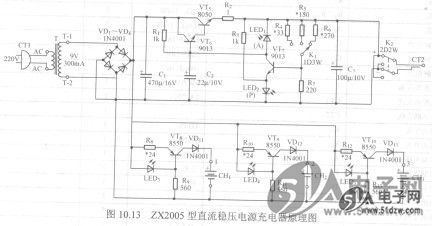

ZX2005型直流稳压电源充电器原理图如图10.13所示。
市电通过插头CT1进入电源变压器初级,经变压后输出9V的交流低压,再经VT1~VT4桥式整流、电容Cl滤波,得到+11V左右的直流电压,然后该电压分为两路。
一路送至恒流源充电电路,VT8~VT10及外围元件组成三路完全相同的恒流源。以VT8单元电路为例,LED3兼做稳压与充电指示灯双重作用;VDll为隔离二极管,可防止电池极性接反。
另一路送至串联型稳压电路,串联型稳压电路由VT5~VT7及外围元件组成。其中VT5、VT6组成复合管完成调整电路,VT7为比较放大管;R3、LED2为基准电路,LED2兼做电源指示灯及稳压管的作用。R2及LED1组成过载及短路保护电路,LED1兼做过载指示。输出过载(输出电流增大)时R2上压降增大,当增大到一定数值后LED1导通,使调整管的基极电流不再增大,限制了输出电流的增加,起到了限流保护的作用。
K1力输出电压选择开关,K2为输出电压极性转换开关。
ZX2005型直流稳压电源充电器,可将220V市电电压转换成3V、4.5V、6V直流稳压电源,即可作为小型电子产品的外接电源,又可对三组1~5节镍镉或镍氢电池进行恒流充电。主要性能指标如下。
(1)输入电压:AC220V:
(2)输出电压:分三挡,即3V、4.5V、6V,各挡误差为±10%:
(3)过载、短路保护:故障消除后自动恢复;
(4)充电稳定电流:60mA(±10%)可对三组1~5节镍镉或镍氢电池进行恒流充电,充电时间10~12h。
ZX2005型直流稳压电源充电器原理图如图10.13所示。
市电通过插头CT1进入电源变压器初级,经变压后输出9V的交流低压,再经VT1~VT4桥式整流、电容Cl滤波,得到+11V左右的直流电压,然后该电压分为两路。
一路送至恒流源充电电路,VT8~VT10及外围元件组成三路完全相同的恒流源。以VT8单元电路为例,LED3兼做稳压与充电指示灯双重作用;VDll为隔离二极管,可防止电池极性接反。
另一路送至串联型稳压电路,串联型稳压电路由VT5~VT7及外围元件组成。其中VT5、VT6组成复合管完成调整电路,VT7为比较放大管;R3、LED2为基准电路,LED2兼做电源指示灯及稳压管的作用。R2及LED1组成过载及短路保护电路,LED1兼做过载指示。输出过载(输出电流增大)时R2上压降增大,当增大到一定数值后LED1导通,使调整管的基极电流不再增大,限制了输出电流的增加,起到了限流保护的作用。
K1力输出电压选择开关,K2为输出电压极性转换开关。
