联型稳压电源的工作原理

发布时间:2011/9/26 13:38:35 访问次数:874

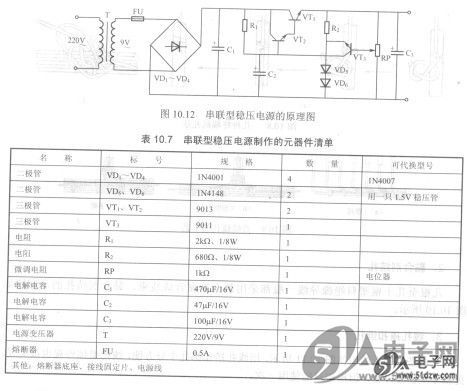

    串联型稳压电源的原理图如图10.12所示,元器件选择清单如表10.6所示。QG82945PL



   市电经电源变压器T降压,变为交流9V的低压,再通过熔断器FU直接加至桥式整流器VD1~VD4整流、电容Cl滤波,得到+11V左右的低压,然后送至稳压电路稳压。
    稳压电路由三极管VT1、VT2组成复合调整管,三极管VT,为比较放大,微调电阻RP为取样,电阻R2及二极管VD5、VD6组成基准
电路等构成。其稳压原理为:取样电路RP将输出电压的一部分送至比较放大器VT3的基极与基准电路送至其发射极的电压进行比较,然后把它们的误差值进行比较放大后,从其集电极输出至调整笛的基极,去控制调整管的工作状态,使输出的电压保持稳定。调节RP,输出电压可在3~6V间随意调整。
    C1、R1、C2又组成兀形滤波,C3为输出电压滤波。若VD5、VD6用一只1.5稳压管代替,则稳压二极管需反接。




http://zsw.51dzw.com

    串联型稳压电源的原理图如图10.12所示,元器件选择清单如表10.6所示。QG82945PL



   市电经电源变压器T降压,变为交流9V的低压,再通过熔断器FU直接加至桥式整流器VD1~VD4整流、电容Cl滤波,得到+11V左右的低压,然后送至稳压电路稳压。
    稳压电路由三极管VT1、VT2组成复合调整管,三极管VT,为比较放大,微调电阻RP为取样,电阻R2及二极管VD5、VD6组成基准
电路等构成。其稳压原理为:取样电路RP将输出电压的一部分送至比较放大器VT3的基极与基准电路送至其发射极的电压进行比较,然后把它们的误差值进行比较放大后,从其集电极输出至调整笛的基极,去控制调整管的工作状态,使输出的电压保持稳定。调节RP,输出电压可在3~6V间随意调整。
    C1、R1、C2又组成兀形滤波,C3为输出电压滤波。若VD5、VD6用一只1.5稳压管代替,则稳压二极管需反接。




http://zsw.51dzw.com
