电阻器的标示
发布时间:2011/9/24 9:57:27 访问次数:1197
电阻器的标示方法一般有直标法、文字符号法、色标法、三位数码法和代码法。
1．直标法 A5363CA
用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。直标法适用于电阻体较大的电阻器，可直接识读，如图1.2所示。
2．文字符号法

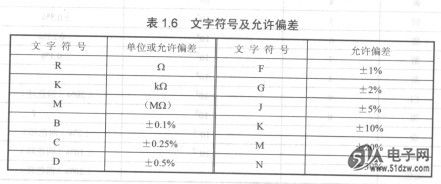

用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示单位并兼作小数点的文字符号如表1.6所示。
3．数码法
在电阻器上用三位数码表示标称值的标示方法。数码从左到右，其中前两位表示有效数字，第三位表示应乘以的倍率即把前两位数乘以10的几次方，阻值小于100Q时直接用两位数标示。偏差通常采用文字符号表示，读出单位都为欧(Ω)，≥1000Ω时应化为kΩ，≥lOOOkΩ时应化为MΩ。
4．色标法
用不同颜色的带或点在电阻器表面标出标称咀值和允许偏差，又称色环法，是现在最常用的标志方法，应熟练掌握。其各环各色的含义分别如图1.4所示。
电阻器的标示方法一般有直标法、文字符号法、色标法、三位数码法和代码法。
1．直标法 A5363CA
用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。直标法适用于电阻体较大的电阻器，可直接识读，如图1.2所示。
2．文字符号法
用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示单位并兼作小数点的文字符号如表1.6所示。
3．数码法
在电阻器上用三位数码表示标称值的标示方法。数码从左到右，其中前两位表示有效数字，第三位表示应乘以的倍率即把前两位数乘以10的几次方，阻值小于100Q时直接用两位数标示。偏差通常采用文字符号表示，读出单位都为欧(Ω)，≥1000Ω时应化为kΩ，≥lOOOkΩ时应化为MΩ。
4．色标法
用不同颜色的带或点在电阻器表面标出标称咀值和允许偏差，又称色环法，是现在最常用的标志方法，应熟练掌握。其各环各色的含义分别如图1.4所示。
