1．电路功能  A2611ADC
    双向超温报警器是一种指示环境温度范围的仪器。当环境温度在设定的温度范围时，报警器不报警，而一旦环境温度高于所设置的温度上限或低于所设置的温度下限时，报警器都将报警，且相应的指示电路能指示出温度的状态范围。

   2．电路及工作原理

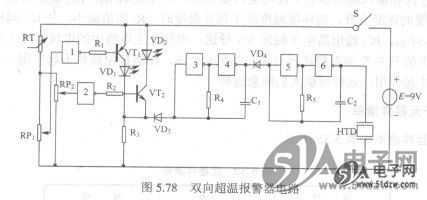

    双向超温报警器电路如图5.78所示。电路中的测温传感器RT是一个负温度系数的热敏电阻，其阻值将随环境温度而变化。电位器RP₁和RP₂用来设置上限温度和下限温度的温控点。


    当在允许的温度范围内时，RP₁的中点电位处于逻辑低电平“O”，经非门l后输出为高电平“1”，使三极管VT₁截止，发光二极管VD₁不亮；而RP₂的中点电位处于逻辑高电平“1”，经非门2输出为“0”，三极管VT₂截止，发光二极管VD₂也不亮。此时二极管VD₃将非门3的输入端嵌位于逻辑低电平，使非门3、4组成的振荡频率为1Hz的多谐振荡器处于停振状态，同理，由于二极管VD₄将非门5的输入端嵌位于低电平，使非门5、6组成的频率为lkHz的多谐振荡器也处于停振状态，压电蜂鸣器HTD则不发声，说明温度在设置的控制范围之内。当温度上升至设定的上限温控虑时，热敏电阻RT的阻值减小，使RP₁的中点电位上升到逻辑高电平，非门1输出为低电平，使三极管VT₁导通，VD₁被点亮，有电流流过R₃并产生较大的压降，使二极管VD₃截止，非门3输入端相当于输入高电平，由非门3、4组成的多谐振荡器起振。振荡信号从非门4的输出端加到二极管VD₄上，当信号为正半周时，VD₄截止，由非门5、6组成的多谐振荡器起振，压电蜂鸣器HTD发出频率为lkHz的声响；当信号为负半周时，VD₄导通，多谐振荡器停振，这样，就使压电蜂鸣器发出断续的报警声，进行温度超上限的声光报警。
    当温度下降到所设定的下限温控点时，RP2的中点电位变为低电平，非门2输出为“1”，VT₂导通，将VD₂点亮。此时非门3输入端电平同样为1，两个振荡器起振，使蜂呜器发声，进行温度超下限的声光报警。
